¡A por el reto!
Ahora que ya conocéis las partes del sistema de control automático, ¡ha llegado el momento de recuperar el control del aula!
¡Adelante con el reto!
Lectura facilitada
Ahora conocemos las partes de nuestro sistema de control automático.
¡Es hora de recuperar el control de nuestra aula!
¡Adelante con el reto!
¿Necesitas alguna idea?
¿Qué se necesita?
Materiales para la maqueta
Materiales básicos
- Caja de cartón (zapatos/ folios)
- Placa controladora (Auriga o Micro:bit)
- Cinta de doble cara y/o bridas
Materiales según el tipo de placa utilizado
Placa Auriga
- Adaptador RJ25 de MakeBlock.
- Servomotor.
- Motor del Mbot Ranger.
- Reto 1: Materiales para sujetar la placa a la maqueta. Impresión 3D u otra solución.
- Reto 2: Pequeñas piezas para la solución mecánica (variable según la solución elegida: alambre, clavos...).
- Reto 3: Materiales para hacer la hélice del ventilador. Impresión 3D u otras posibilidades de fabricación.
Placa Micro:bit
- Cables de cocodrilo.
- Cables Dupont.
- Reto 1:
- Leds de colores o tira Neopíxel según la opción escogida.
- Materiales para sujetar la placa a la maqueta. Impresión 3D u otra solución.
- Reto 2:
- Servomotor.
- Pequeñas piezas para la solución mecánica (variable según la solución elegida: alambre, clavos...).
- Reto 3:
- Transistor 2N 2222.
- Motor CC (funcionamento a 3V).
- Materiales para hacer la hélice del ventilador. Impresión 3D u otras posibilidades de fabricación.
- En el caso de implantar varios retos pueden ser útiles piezas metálicas para aumentar el área de conexión de los pines 3V y GND de la placa Microbit (alambre, ángulos...)
Reconocimiento de materiales
Adaptador RJ25
Servomotor
Cables de cocodrilo
Cables Dupont
LED
Tira LED
Motor de corriente continua
Transistor 2N 2222
Ejemplo de pieza 3D para soporte Auriga
Ejemplo pieza 3D para soporte Microbit

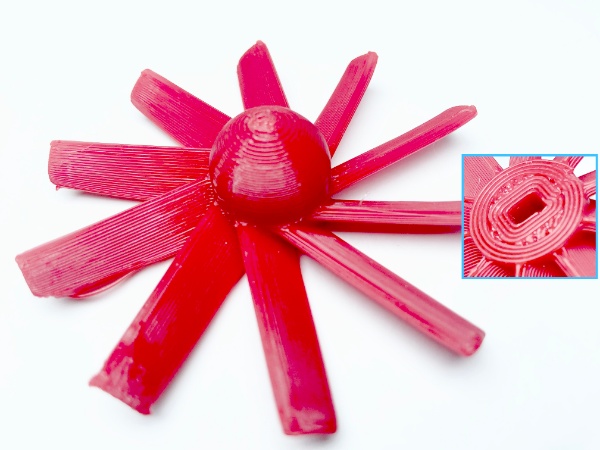

Ejemplo de pieza 3D para motor con eje cilíndrico
Ejemplo de pieza 3D para motor con eje con salida Mbot
