6. Traballando con sensores

Queremos

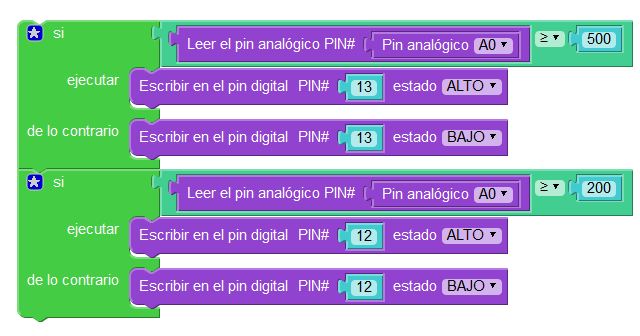

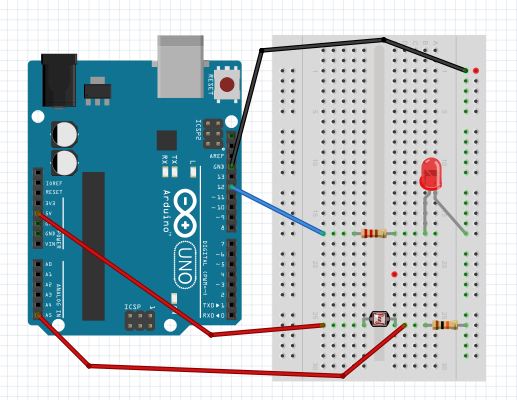

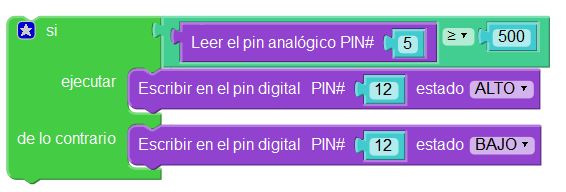

facer un detector de luminosidade cunha LDR. Se hai claridade debe acenderse un LED e cando esté escuro apagarase.

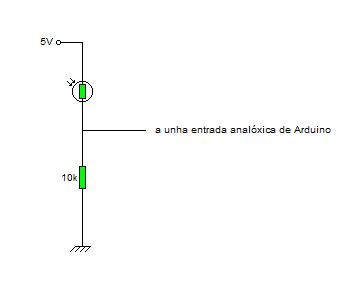

Usamos un divisor de tensión para subministrar a entrada a un pin analóxico:

Se o nivel de luminosidade aumenta, a resistencia da LDR diminúe, polo que a tensión na entrada analóxica do Arduino aumentará.

Se a luminosidade se vai facendo menor, a resistencia da LDR aumenta e polo tanto tamén a tensión nela, proporcionando o divisor menor voltaxe de entrada ó Arduino.

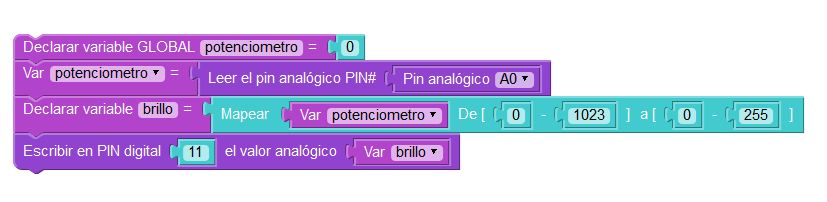

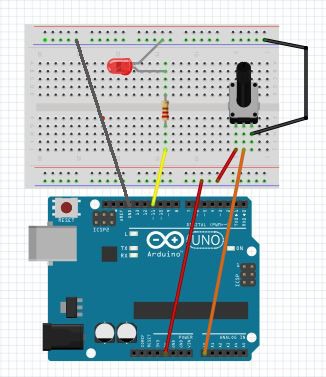

Pódese utilizar un potenciómetro no canto da resistencia, isto vai a axudarnos a axustar o circuito ó nivel que nos interese.

O Arduino fai unha conversión do sinal analóxico (que pode tomar calquera valor entre 0 e 5 V) nun valor dixital co que logo pode traballar; como ten 10 bits de resolución, hai 1024 valores binarios posibles que marcan niveis do sinal de 5mV.
