Problema de diseño: Diseñar y construir en grupos de 3 personas un juego de fichas de puzzle polivalentes.
Diseñar, imprimir en 3D y ensamblar un juego de fichas de puzzle hexagonales que sea polivalente, es decir, que pueda tener más de un juego que explicaremos a continuación.
Además, se debe crear una caja que sirva como contenedor y estuche para las fichas.
Agrupamiento:
El trabajo se hará en grupos de tres o cuatro personas
Especificaciones:
- Las piezas deben contener etiquetas de las siguientes medidas: etiquetas hexagonales regulares de 3 cm de lado.
- Se deben diseñar "islas de piezas" con un hexágono en el centro y seis en los lados
- Las piezas deben encajar bien (hay que prestar especial atención a las medidas de las uniones)
- Las piezas deben estar diseñadas en Codeblocks de Tinkercad
Fase 1. Análisis del Problema
Tras analizar y comprender bien las especificaciones del proyecto, buscaremos posibles soluciones a nuestro problema de diseño. Tened especial cuidado en las uniones de las piezas, en que nos interesa que las etiquetas se intercambien para poder tener más de un set de juegos.

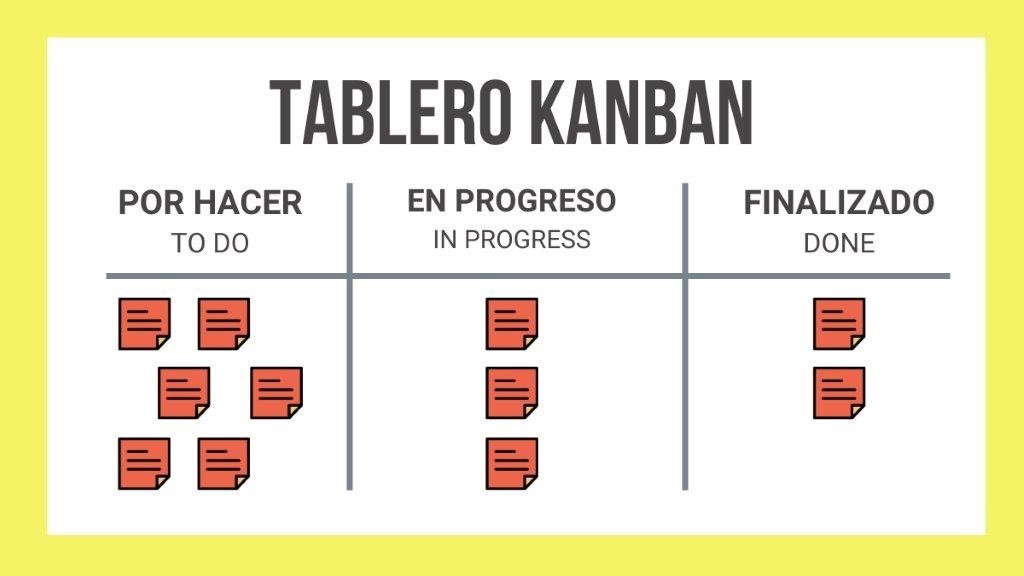

Antes de comenzar, usando una cartulina y postsits crearemos un tablero Kanban de grupo para tener presente el progreso de las tareas que conlleva la realización del proyecto. Pondremos todas las tareas a realizar en la primera columna y las iremos actualizando a medida que vayamos avanzando en el proyecto
Fase 2. Diseño
2.1. Diseño de las Fichas de Puzzle:

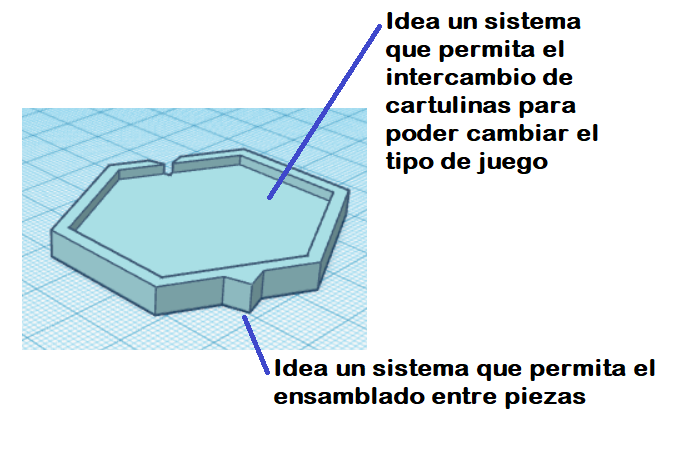

Utilizando tinkercad diseñaremos las fichas de puzzle hexagonales. Asegúrate de que todas las fichas tengan un tamaño uniforme y que encajen entre sí de manera adecuada. Puedes diseñar las fichas con patrones o colores para que encajen cuando se resuelva el puzzle.
Usando un programa de diseño (procesador de textos o plataforma tipo Canva) podemos diseñar las etiquetas de cada una de las piezas.
Ejemplo de dos piezas con cartulinas de dominós de animales
2.2. Diseño de la Caja:

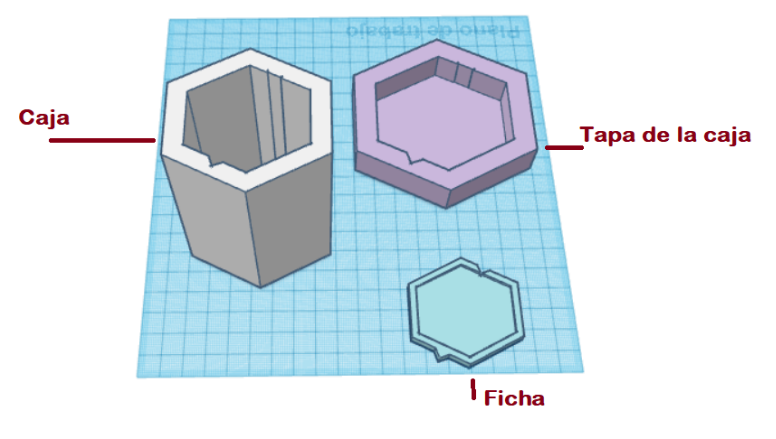

Diseña una caja que pueda contener todas las fichas de puzzle hexagonales. Asegúrate de que las fichas encajen cómodamente en el interior de la caja. Puedes añadir un diseño decorativo a la tapa de la caja si lo deseas.
Fase 3. Planificación:
Actualizaremos el tablero KanBan de grupo para tener presente el progreso de las tareas que conlleva la realización del proyecto.

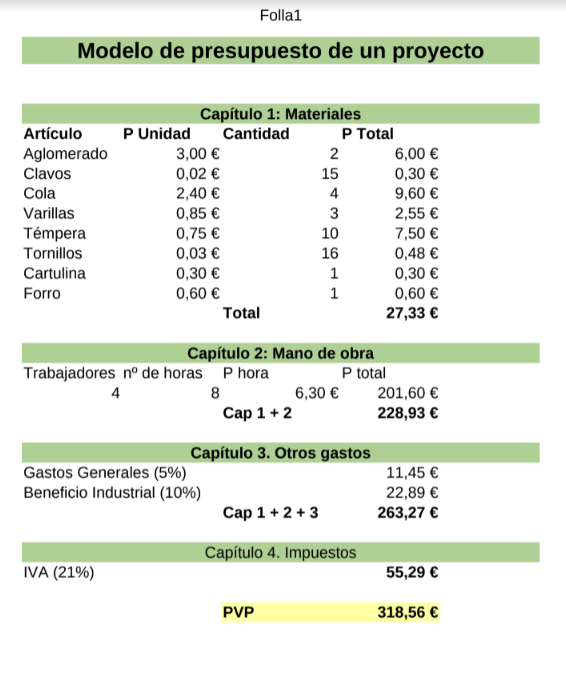

Haz el presupuesto en Libreoffice Calc con los datos que te entregará el profesor
Fase 4. Construcción.
4.1 Impresión 3D
Exporta los diseños de las fichas en formato STL y carga los archivos en la impresora 3D. Ajusta la configuración de impresión para obtener fichas de alta calidad y precisión.
Exporta el diseño de la caja en formato STL y imprímela en tu impresora 3D. Ajusta la configuración de impresión de acuerdo con el tamaño y las características de la caja.
4.2 Acabado y Ensamblado:
Lija y pinta las fichas y la caja si quieres darles un aspecto más atractivo.
Asegúrate de que las fichas encajen perfectamente en la caja.
Fase 5. Evaluación:
Verifica que todas las fichas encajen correctamente entre sí y que la caja sea lo suficientemente resistente para contenerlas.
Presentación:
Ahora puedes disfrutar del juego de fichas de puzzle hexagonales que has creado y almacenarlo de manera segura en su caja.
