Tinkercad. Resistencia-LED. Individual. 50 puntos. REABERTO ATA O 09/06/2023.

REABERTO ATA O 09/06/2023 CUN 20% DE DESCONTO

Actividad individual. 1 sesión.

Los diodos LED, más conocidos como LED, se presentan comercialmente en diferentes tamaños, colores e intensidad de luz. Cada uno de ellos tiene unas características de funcionamiento (tensión e intensidad) óptimos que debemos conseguir con un correcto diseño del circuito.

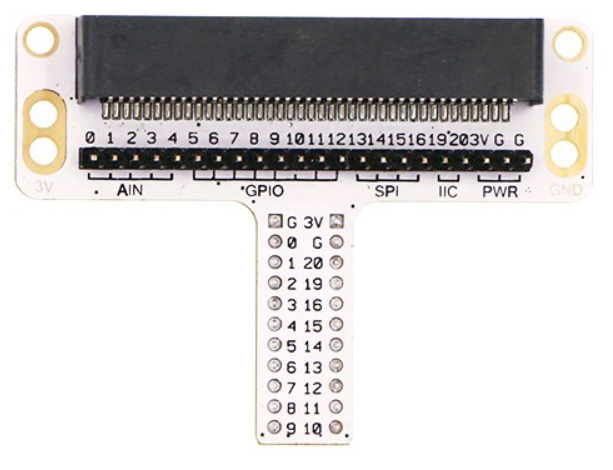

En estos momentos estamos trabajando con la placa de programación Micro:bit que funciona a 3,3 Voltios y, por lo tanto, por sus pines también saldrán esos 3,3 voltios. Como otras placas tienen tensiones de trabajo distintas, por ejemplo: Arduino trabaja a 5 voltios, veréis que un LED siempre irá asociado en serie (antes o después) con una Resistencia. Variando el valor en Ohmios de esta Resistencia conseguiremos los valores óptimos de tensión e intensidad que deben circular por el LED escogido.

En esta práctica aprovecharemos el simulador Tinkercad para determinar, sin hacer cálculos matemáticos, el valor de esa Resistencia de Protección del LED.

Haz una copia de la presentación PrácticasElectricidadTinkerCAD_2_ResistenciaProtecciónLED y guárdala en tu carpeta personal de Drive compartida con tu profesor/a añadiéndole tu _NombreApellido al final.

Sigue las instrucciones de la presentación y entrega en esta tarea el PDF resultante.

Criterios de Calificación (50 puntos):

• En el PDF se comprueba que la resistencia es adecuada al LED escogido. 50 puntos.
• Descuentos (5 puntos por cada ausencia/error):
  • Nombre solicitado del PDF (coincide con el de la presentación, comprueba que no ponga "Copia de ...")
  • Portada actualizada y completa de la presentación.
  • Diapositiva 1:
    • Tu nombre en el "Nombre de la Resistencia". Elimina el globo indicativo.
    • Valor adecuado en el amperímetro (varía según el LED escogido)
    • Indicación del LED escogido (indicado en rojo)
    • Cables inclinados o de distinto color a la captura de muestra (tres rojos a los terminales positivos y dos negros a los negativos)
  • Diapositiva 2:
    • Valores visibles y adecuados en los amperímetros y voltímetros.
    • Completar los valores para la comprobación de las fórmulas.
    • Valor de la tensión REAL de trabajo de la Micro:bit.
