Configuración inicial

• Global
  • Etiquetado: Sólo nuevos puntos
• Álgebra
  • Mostrar objetos auxiliares
  • Ordenar por tipo de objeto

Imagen

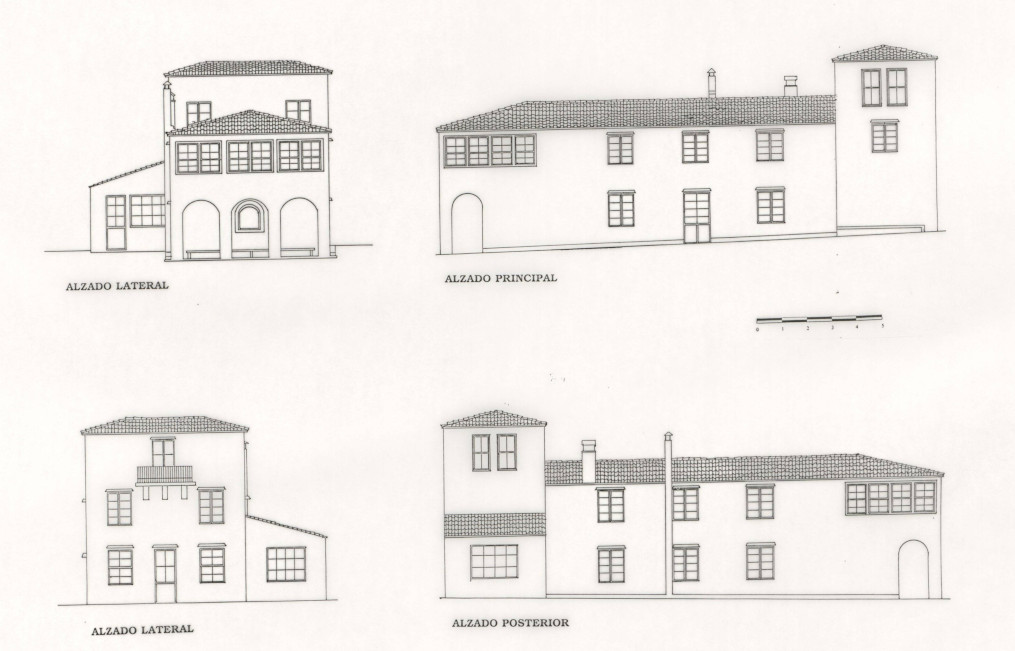

• Insertamos la imagen en la vista gráfica de GeoGebra.
• Situamos las esquinas de la imagen (puntos A y B) en la posición deseada.
• Ocultamos los puntos A y B (no se eliminan, solo se desactivan).
• Ajustamos la imagen:
  • Propiedades → Color: Opacidad 50%
  • Propiedades → Básico: Activar Imagen de fondo

Escala

• Medimos una el segmernto de la escala gráfica del mapa.
  • Trazamos un segmento coincidiendo con la escala gráfica del mapa (5 m).
  • Si el segmento se llama f,  el factor de escala será : \(\dfrac{Medida \;Realidad}{Medida \; GeoGebra} =\dfrac{5}{f} = k\) →   k = 5/f
• Las medidas serán  mReal = mGeoGebra * k

Modelización

• Sólo queda trazar los segmentos o figuras circulares utilizando las herrameintas de GeoGebra y determinar sus medidas
