INSTRUCCIONES PARA AJUSTAR RANURAS

En plantillas diseñadas para realizar objetos en 3D encajando piezas, será necesario ajustar el espesor de las ranuras al material que se va a emplear, lo cual se hará mediante el programa Inkscape siguiendo estos pasos:

1. Abrir el archivo .svg suministrado en este documento en Inkscape.

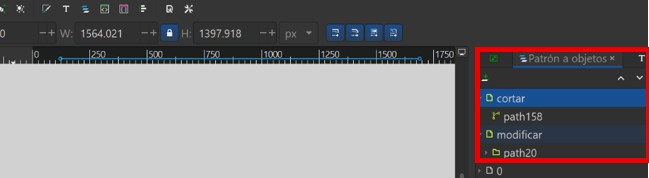

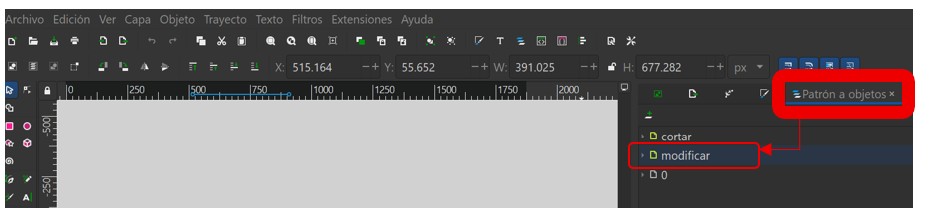

2. Ir a  Patrón a objetos y seleccionar todos los objetos de la capa modificar pinchando dos veces sobre el nombre:

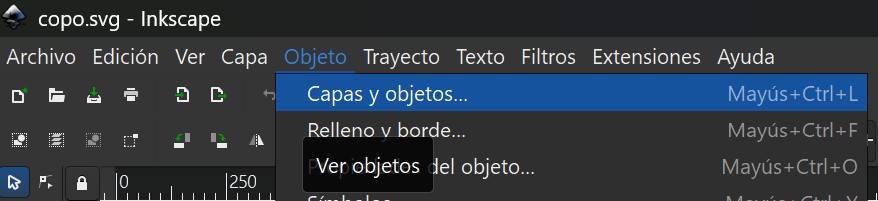

Si no aparece este icono, ir inicialmente a Objeto > Capas y objetos > Patrón a objetos

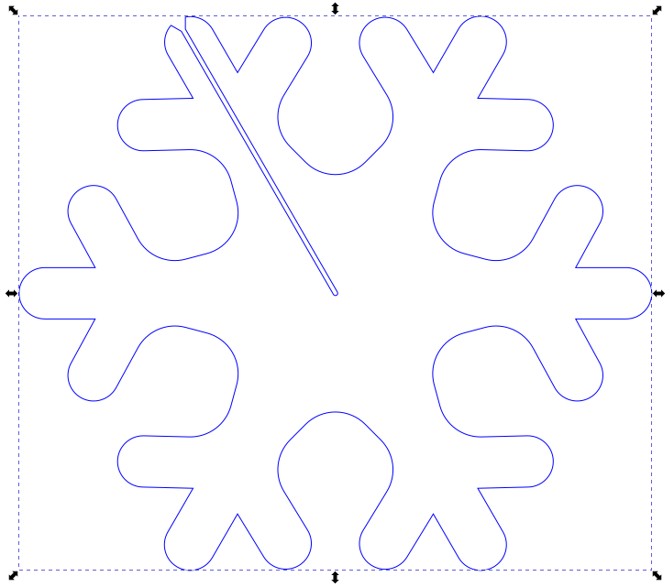

Sabremos que hemos seleccionado los elementos porque aparecerán enmarcados en un recuadro con tiradores.

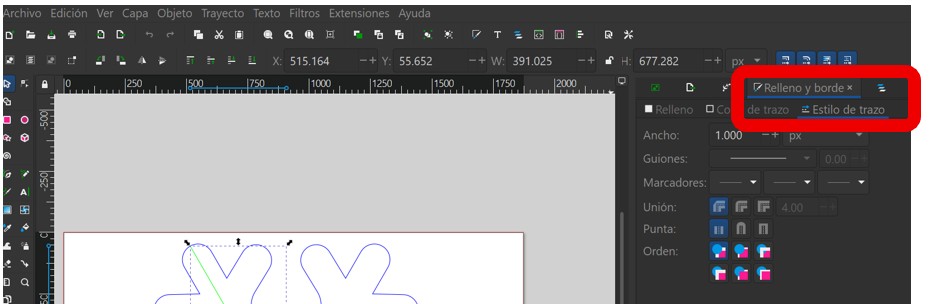

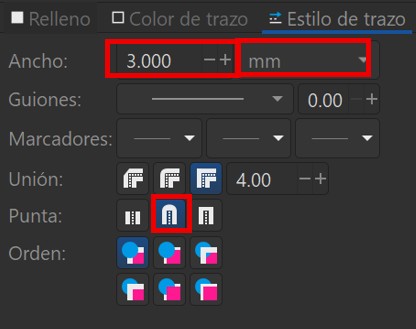

3. Con los elementos marcados, ir a  relleno y borde > estilo de trazo

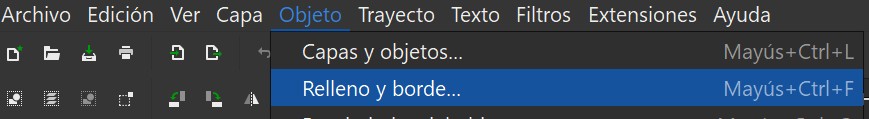

Si no aparece este icono, ir inicialmente a Objeto > Relleno y borde

Modificar estos parámetros:

	Ancho: El espesor del material a cortar en mm (se cambia. Punta: Verificar que no esté Redondeada.

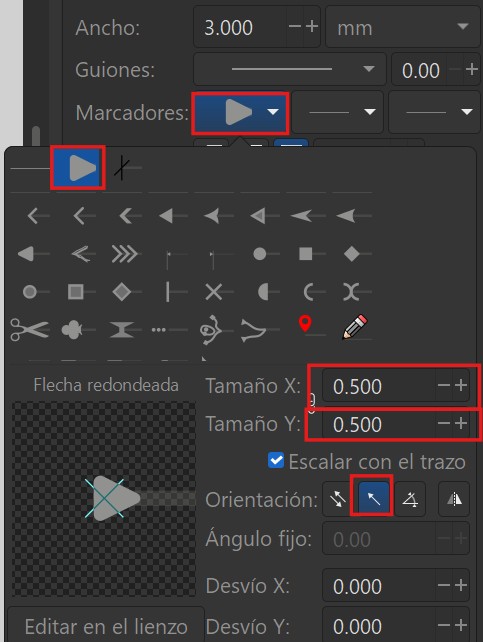

	Marcadores: Verificar estos parámetros: Aparece el dibujo de la flecha en el marcador. La orientación está cambiada. El tamaño X y el Y es 0.500 (cambiar si queda muy gordo).

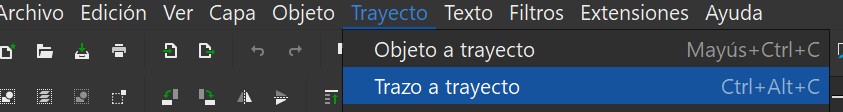

4. Sin dejar de tener seleccionados los objetos, ir a Trayecto > Trazo a trayecto

Volver a patrón a objetos y seleccionar todos los objetos de la capa cortar y de la capa modificar:

5. Con todos los objetos seleccionados, marcar la herramienta selección de formas:

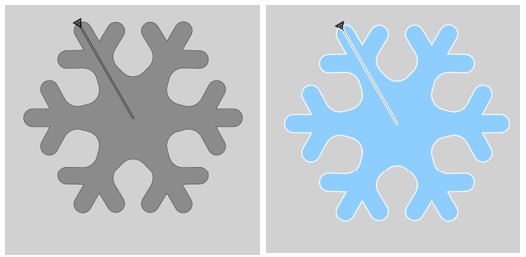

Aparecerá el objeto que queremos cortar con el objeto de la línea de corte, Pincharemos cuando tengamos el cursor dentro del objeto que queremos cortar, que se pondrá de color azul. El objeto quedará listo.

6. Salvar el archivo en Inkscape y cargar en la cortadora.
