Las puertas lógicas son los pequeños circuitos que permiten que todos los elementos electrónicos funcionen. Sin ir más lejos, este mismo ordenador. Se llaman puertas lógicas porque es como si pudieran pensar, aunque la realidad es mucho más simple: son unos y ceros eléctricos gestionados por varios transistores. Sí, sí, Usuario convidado, transistores como los que hemos visto en el tema anterior.

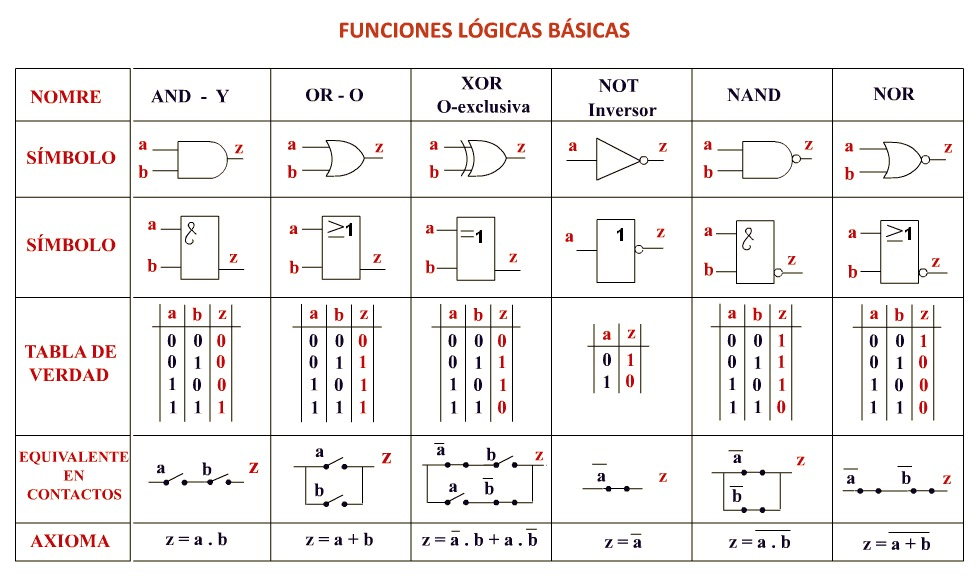

En esta tarea vas a recrear las 7 puertas lógicas más habituales (en la figura no aparece XNOR):

Y cuando termines, como colofón final, tendrás que simular el circuito que ilustra esta tarea. Ya ves que es muy sencillo, Usuario convidado.

👣 Pasos para completar la tarea:

1. Accede al simulador.
2. Recrea los 7 circuitos de puertas lógicas básicas y comprueba su funcionamiento.
3. Reproduce el circuito que ilustra esta tarea y analiza cómo se comporta.
4. Envía las capturas de pantalla de todos los circuitos realizados.
