4º ESO
TecnologÃa
Las luces del árbol de Navidad
Vale, es cierto que falta mucho para Navidad pero... ¿y si nos adelantamos un poquito?
¡Es que me pirra que me regalen cosas!
🤔 ¿Cómo funcionan las luces del árbol de Navidad?

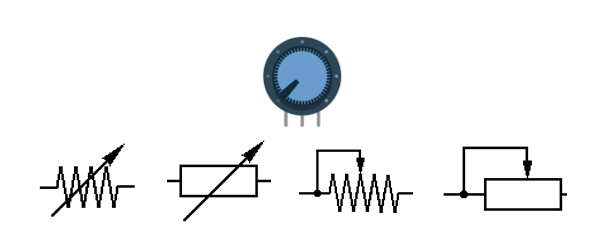

Potenciómetro
Es una resistencia que, al girar
una rueda o al mover
un deslizador,
cambia dificulta más o menos el paso
de la corriente eléctrica.

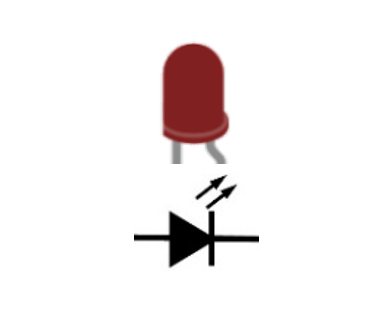

Diodo LED
Un LED es una lucecita un poco especial,
ya que la corriente sólo puede atravesarla
en un único sentido. ¡Por eso se representa
como una flecha y un muro!

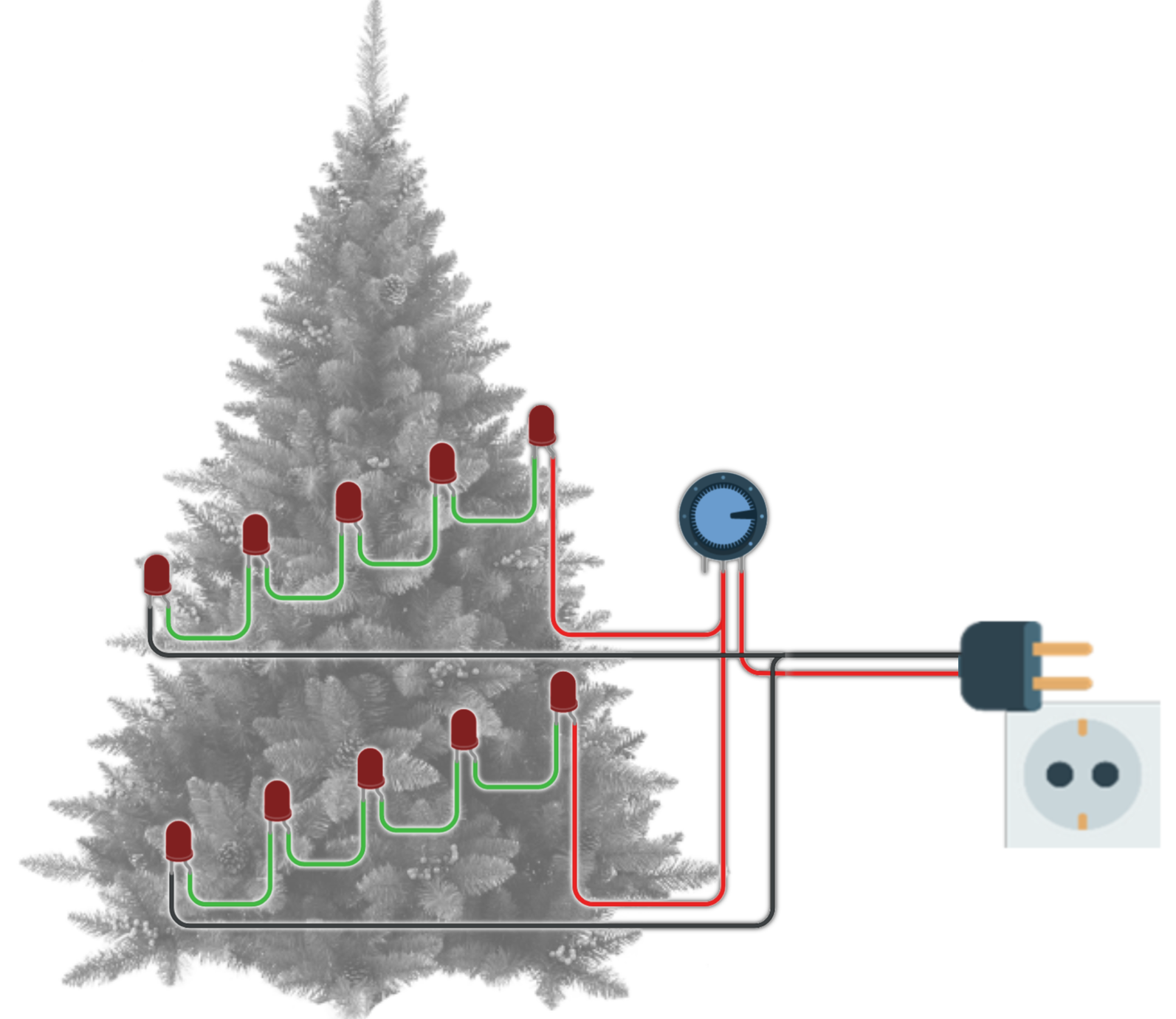

Al enchufar las luces, las cargas avanzan por el cable rojo hasta llegar al potenciómetro. El potenciómetro se añade para
regular la luminosidad de las luces. Si el valor de la resistencia es alto,
pocas cargas conseguirán atravesarlo, por lo que brillarán con poca luz. En cambio, al ajustar
el potenciómetro para que ofrezca baja resistencia, las cargas circularán fácilmente

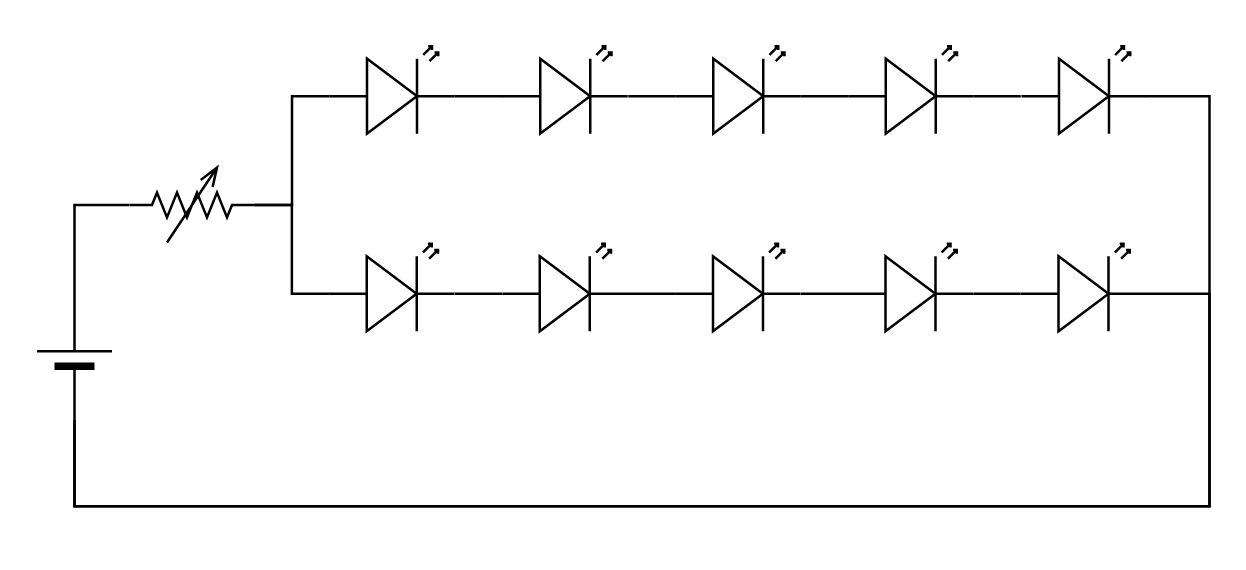

y, por tanto, brillarán más fuerte. Usamos luces led porque se calientan muy poquito y tienen una luz muy chula. Normalmente, los juegos de luces se consiguen regulando el potenciómetro con un pequeño aparato electrónico, pero nuestras luces funcionan a mano 😜 Eso sÃ, fÃjate en cómo están conectadas: haciendo pequeñas tiras de LED conectadas en serie... que después conectamos al potenciómetro en paralelo. AsÃ, si un LED se estropea, seguiremos teniendo luces aunque una de las tiras no funcione.
🤩 ¿Qué tengo que hacer?
- Simula en Tinkercad el circuito propuesto y experimenta para ver qué ocurre en los diferentes casos.
- Dibuja el circuito eléctrico con la simbologÃa apropiada usando el editor de diagramas.
- Sube una captura de pantalla de los pasos anteriores a esta tarea.
