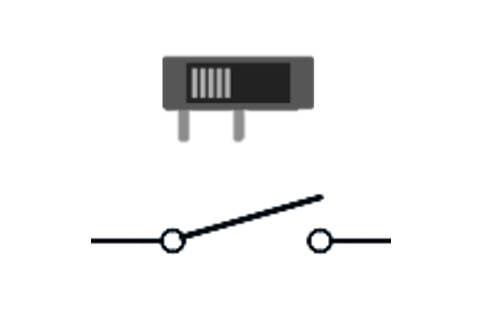

Interruptor

Permite que los cables contacten

entre sí para que circule la corriente
eléctrica cuando está en una posición,
mientras que en la otra los desconecta.

Resistencia

Las resistencias se usan para controlar
la intensidad de corriente que pasa por
cada parte del circuito y así modificar,
por ejemplo, la velocidad de los motores.
Estas resistencias son de 10kΩ.

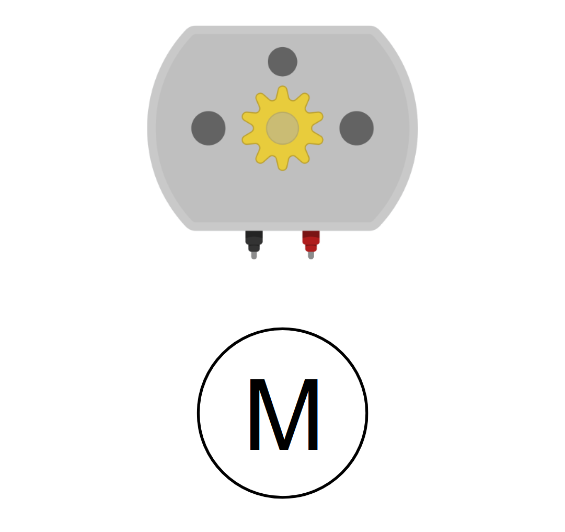

Motor

Los motores de corriente contínua
giran más rápido o más lento en
función de la intensidad de corriente
a la que están conectados.

Básicamente, una campana es un ventilador del cual regulamos su velocidad pulsando en los botones de las diferentes opciones. La corriente sale del enchufe por el cable rojo (el positivo) hasta el primer interruptor. Lógicamente, sólo si el interruptor está conectado la corriente puede avanzar.

La corriente irá por los cables celeste, azul, morado y rosa en función de los interruptores que estén conectados. En cada uno de estos caminos hay una resistencia, por lo que a los electrones les costará pasar y por tanto la corriente eléctrica será menor. Así conseguimos que por cada cable pase solo un poquito de corriente. Después, las corrientes se reencuentran en el motor, sumándose aquellos poquitos de corriente que hemos permitido.

Una vez hecho esto, la corriente vuelve por el cable negro hasta el enchufe para recibir "un nuevo empujón".

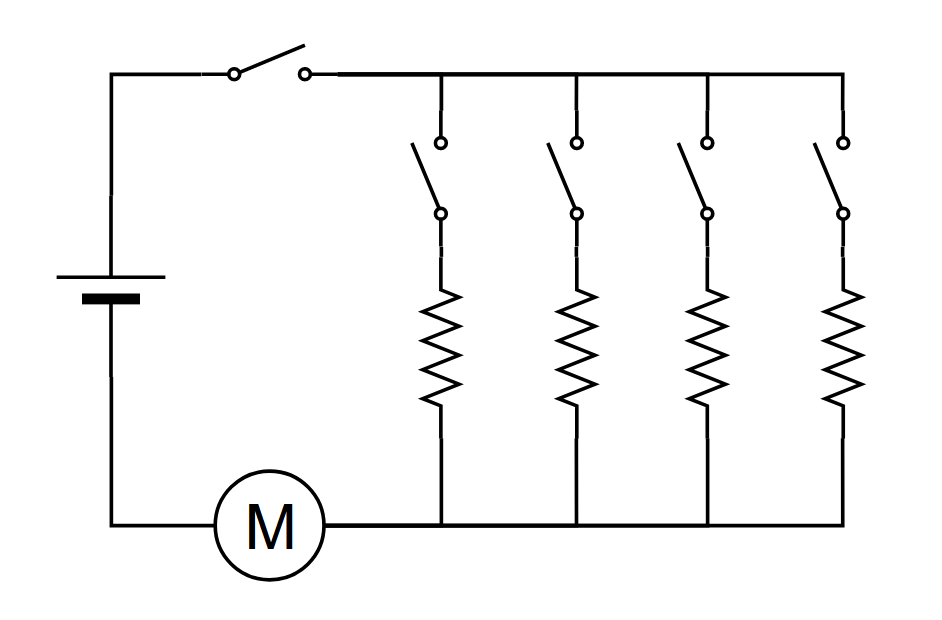

¿Curioso, verdad? Aquí tienes el esquema eléctrico que equivale a esta campana:

¡Ojo, Usuario convidado! Los aparatos reales de tu casa pueden ser ligeramente diferentes ya que he simplificado algunas cosas para que lo puedas entender mejor.

🤩 ¿Qué tengo que hacer?
