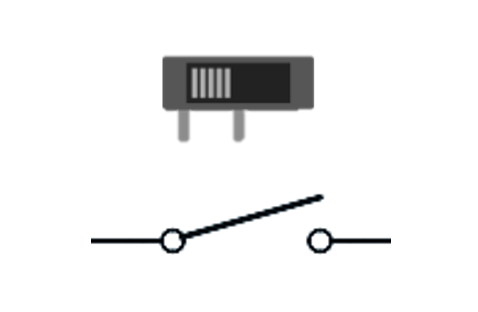

Interruptor

Permite que los cables contacten

entre sí para que circule la corriente
eléctrica cuando está en una posición,
mientras que en la otra los desconecta.

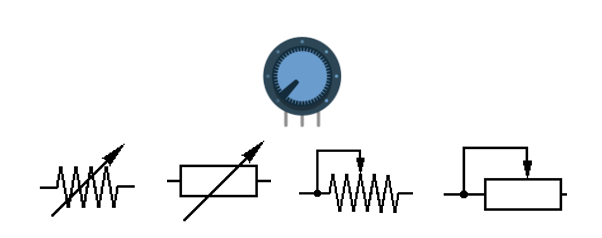

Potenciómetro

Es una resistencia que, al girar
una rueda o al mover un deslizador,
cambia dificulta más o menos el paso
de la corriente eléctrica.

Resistencia

Las resistencias, dificultan el
paso de la corriente, se calientan
y alcanzan temperaturas que permiten
calentar el aire, como en este caso.

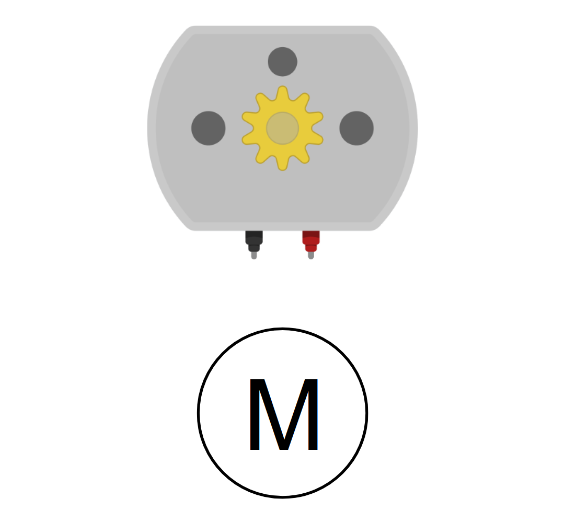

Motor

Los motores de corriente contínua
giran más rápido o más lento en
función de la intensidad de corriente
a la que están conectados.

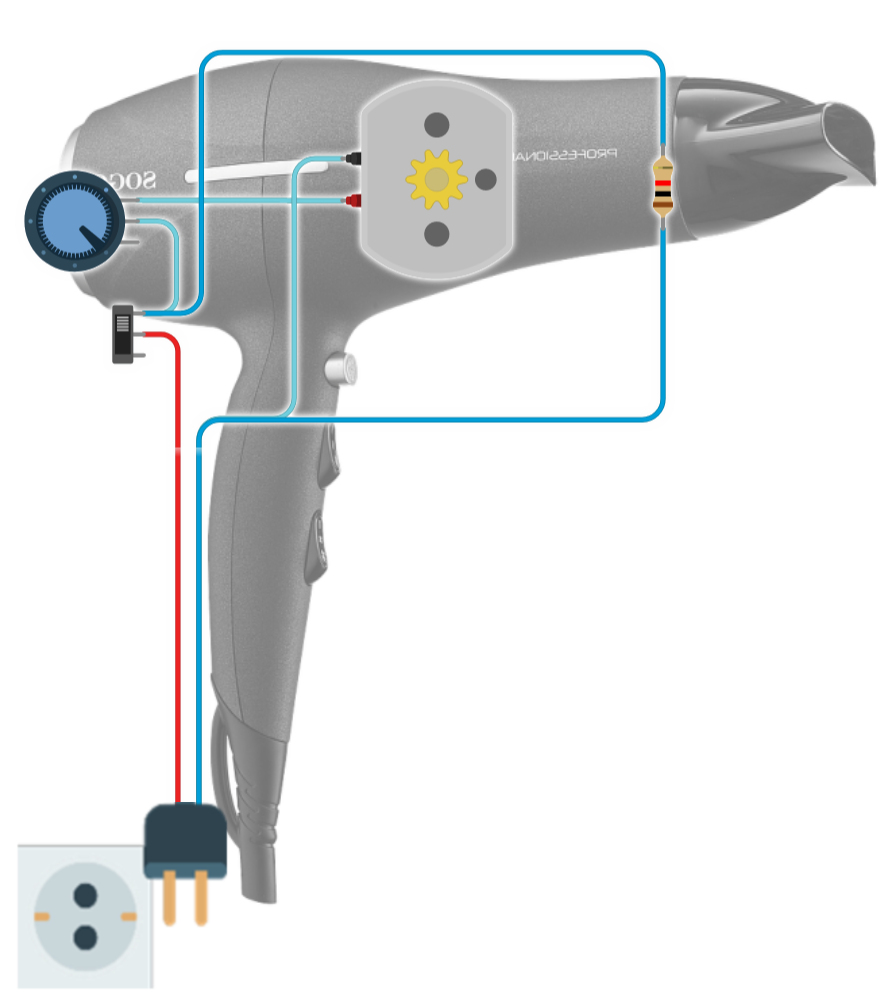

Básicamente, un secador de pelo es un ventilador que sopla aire previamente calentado. La corriente sale del enchufe por el cable rojo (el positivo) hasta el interruptor. Lógicamente, sólo si el interruptor está conectado la corriente puede avanzar hasta el potenciómetro (por el cable azul celeste) y la resistencia (el cable azul oscuro). El potenciómetro se añade para regular la velocidad del ventilador que empuja el aire. Si el valor de la resistencia es alto, pocas cargas conseguirán atravesarlo, por lo que el ventilador girará despacio. En cambio, al ajustar el potenciómetro para que ofrezca baja resistencia, las cargas circularán fácilmente y, por tanto, el ventilador girará más rápido. Por otro lado, parte de la corriente va a la resistencia por el cable azul oscuro. Esta resistencia se pone al rojo vivo al pasar gran cantidad de cargas y alcanza temperaturas que calientan el aire. Una vez hecho esto, la corriente vuelve por el cable negro hasta el enchufe para recibir "un nuevo empujón".

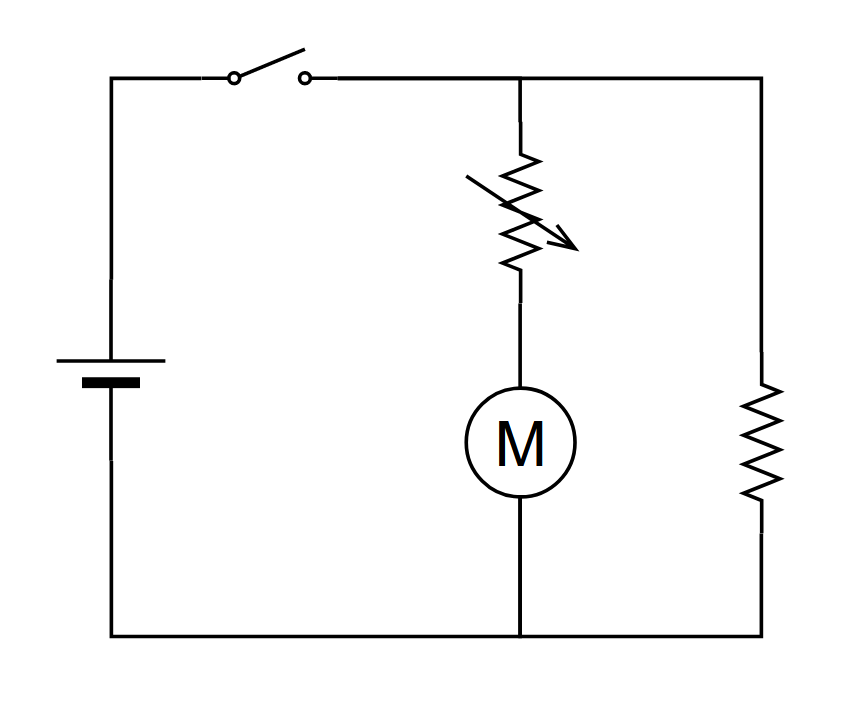

¿Curioso, verdad? Aquí tienes el esquema eléctrico que equivale a este secador:

¡Ojo, Usuario convidado! Los aparatos reales de tu casa pueden ser ligeramente diferentes ya que he simplificado algunas cosas para que lo puedas entender mejor.
