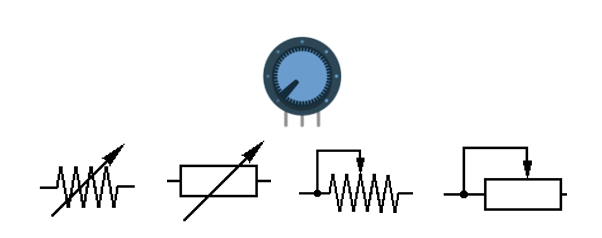

Potenciómetro

Es una resistencia que, al girar
una rueda o al mover un deslizador,
cambia dificulta más o menos el paso
de la corriente eléctrica.

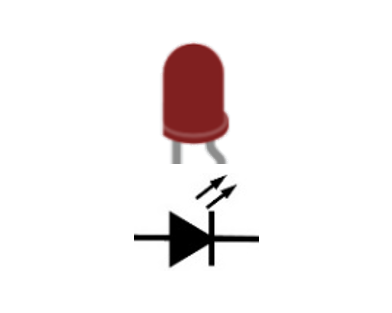

Diodo LED

Un LED es una lucecita un poco especial,
ya que la corriente sólo puede atravesarla
en un único sentido. ¡Por eso se representa
como una flecha y un muro!

Resistencia

Las resistencias, al dificultar el paso de
la corriente, se calientan y pueden incluso
ponerse al rojo vivo, alcanzando temperaturas
que permiten cocinar, como en este caso.

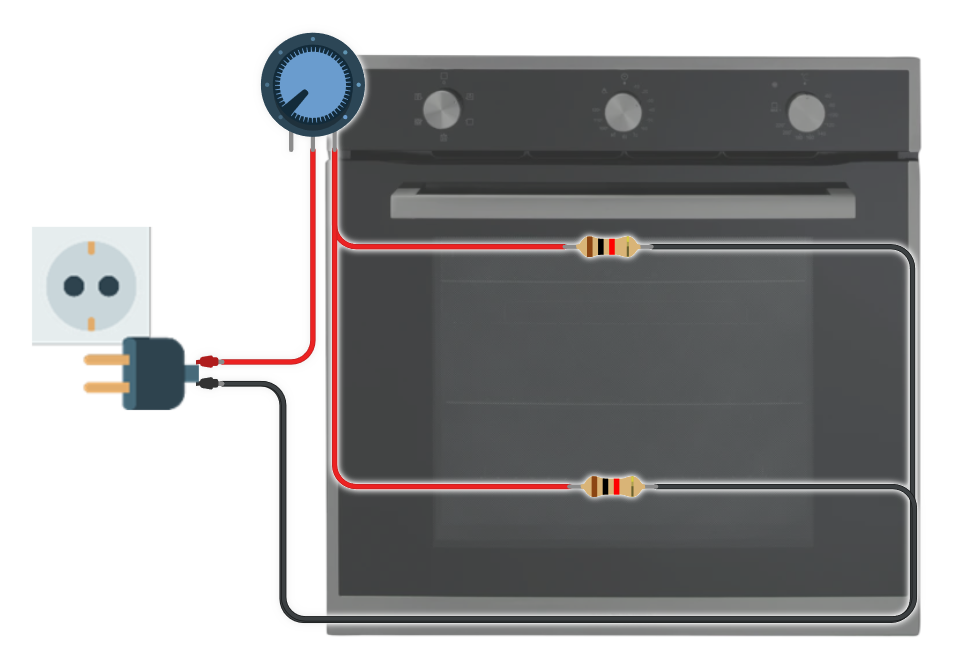

El funcionamiento de este electrodoméstico es simple como el uso de una escoba. Al enchufarlo, las cargas avanzan por el cable rojo hasta llegar al potenciómetro. Con él ajustamos la temperatura de cocinado, ya que permitiremos que pasen más o menos cargas a las resistencias que vienen a continuación. Las resistencias, una para la parte superior y otro para la inferior, están calculadas para que se pongan al rojo vivo. Si una de las resistencias se estropea, al menos podremos calentar comida con la otra, ya que el circuito está en paralelo. Eso sí, como una temperatura muy alta puede ser peligrosa, es común añadir una luz LED de seguridad para indicar que el horno está encendido y evitar quemaduras. ¡Vaya! Este horno no trae luz LED... ¿cómo la mejoramos? 😉

Añade una luz LED de tal manera que se ilumine cuando el horno está encendido.

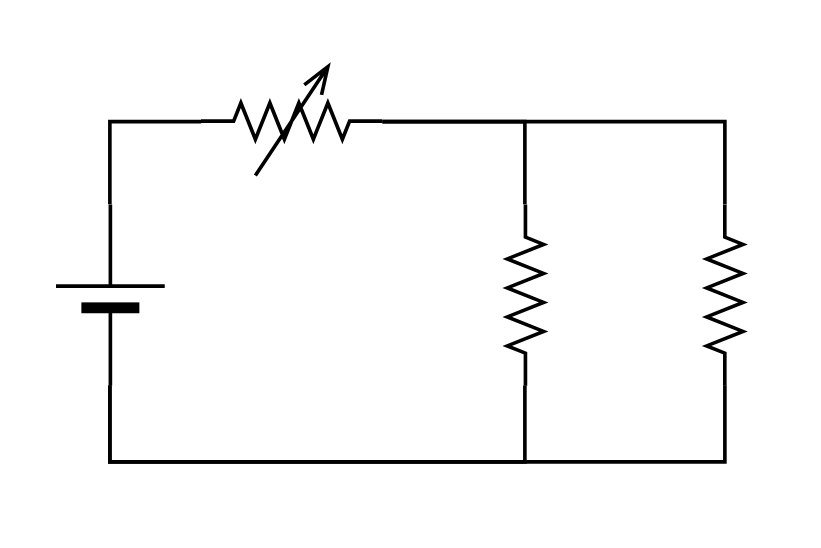

Aquí tienes el esquema eléctrico que equivale a este horno (sin la luz LED, que tú añadirás):

1. Simula en Tinkercad el circuito propuesto y experimenta para ver qué ocurre en los diferentes casos.

2. Dibuja el circuito eléctrico con la simbología apropiada usando el editor de diagramas.

3. Sube una captura de pantalla de los pasos anteriores a esta tarea.
