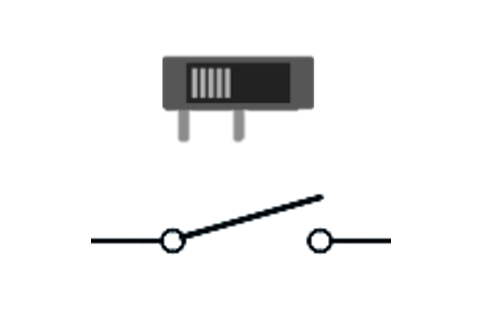

Interruptor

Permite que los cables contacten

entre sí para que circule la corriente
eléctrica cuando está en una posición,
mientras que en la otra los desconecta.

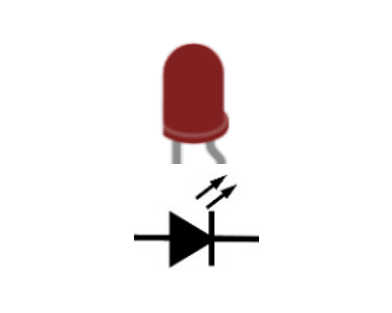

Diodo LED

Un LED es una lucecita un poco especial,
ya que la corriente sólo puede atravesarla
en un único sentido. ¡Por eso se representa
como una flecha y un muro!

Resistencia

Las resistencias, al dificultar el paso de
la corriente, se calientan y pueden incluso
ponerse al rojo vivo, alcanzando temperaturas
que permiten hervir el agua, como en este caso.

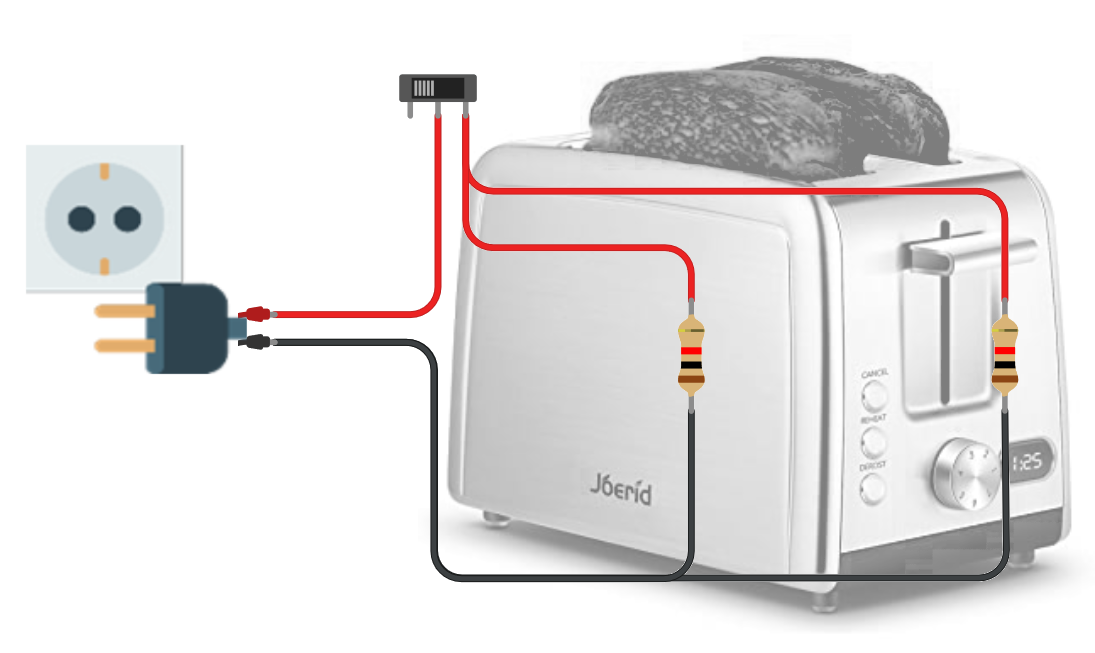

El funcionamiento de este electrodoméstico es casi tan sencillo como untar la mermelada. Al enchufarlo, las cargas avanzan por el cable rojo hasta llegar al interruptor. Lógicamente, sólo si el interruptor está conectado la corriente puede avanzar. Así, la corriente llega a las resistencias, una para cada tostada, calculadas para que se pongan al rojo vivo al pasar gran cantidad de cargas y alcanzar la temperatura perfecta para dorar el pan. Eso sí, como una temperatura muy alta puede ser peligrosa, es común añadir una luz LED de seguridad para indicar que la cafetera está encendida y evitar quemaduras. ¡Vaya! Esta tostadora no trae luz LED... ¿cómo la mejoramos? 😉

Añade una luz LED de tal manera que se ilumine cuando la tostadora está encendida.

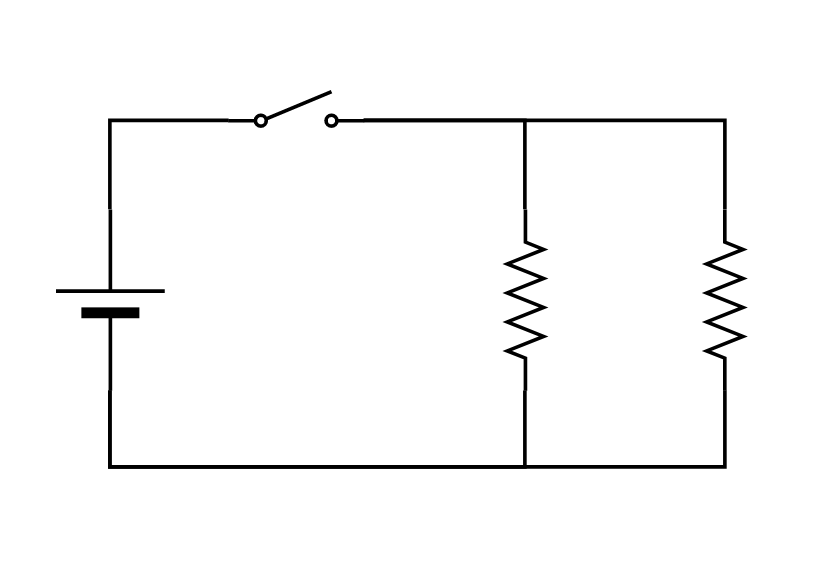

Aquí tienes el esquema eléctrico que equivale a esta tostadora (sin la luz LED, que tú añadirás):

1. Simula en Tinkercad el circuito propuesto y experimenta para ver qué ocurre en los diferentes casos.

2. Dibuja el circuito eléctrico con la simbología apropiada usando el editor de diagramas.

3. Sube una captura de pantalla de los pasos anteriores a esta tarea.
