🛁 El tocador (Segunda parte)
Section outline
-
4º ESO
Tecnología
Tocador
Seguro que has visto miles de veces que, en los camerinos de los actores, hay un tocador con luces.
¡En el baño de tu casa, es muy probable que también haya uno! ¿Será por eso que eres tan cuentista? 😜
🤔 ¿Cómo funciona un tocador?

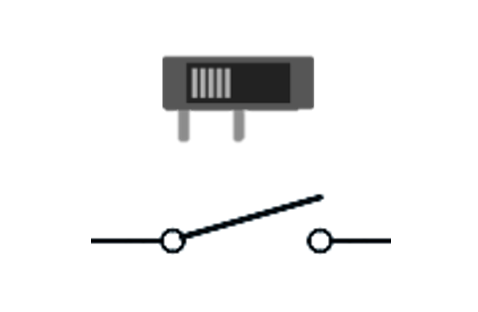

Interruptor
entre sí para que circule la corriente
eléctrica cuando está en una posición,
mientras que en la otra los desconecta.

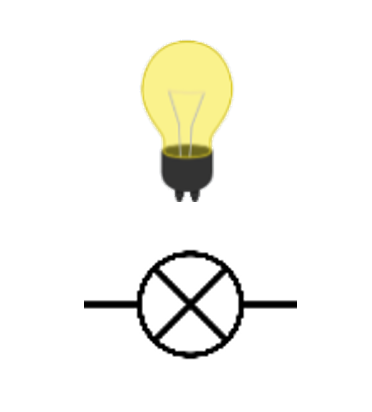

Bombilla incandescente
Una bombilla incandescente
no es más que una resistencia que
se calienta tanto,
debido al
efecto Joule, que emite luz.
Un tocador suele estar conectado a la corriente eléctrica. En nuestro caso, vamos a suponer que esto ocurre gracias a un enchufe. Como siempre, la corriente va por el cable rojo hasta el interruptor. Lógicamente, sólo si el interruptor está conectado la corriente puede avanzar hasta las bombillas. Fíjate en cómo están conectadas las bombillas: todas están conectadas directamente al interruptor, ¿verdad? Este tipo de conexión se llama conexión en paralelo. Es muy práctica, porque a diferencia de la conexión en serie, si una bombilla se funde seguimos teniendo luz en el tocador. 😀

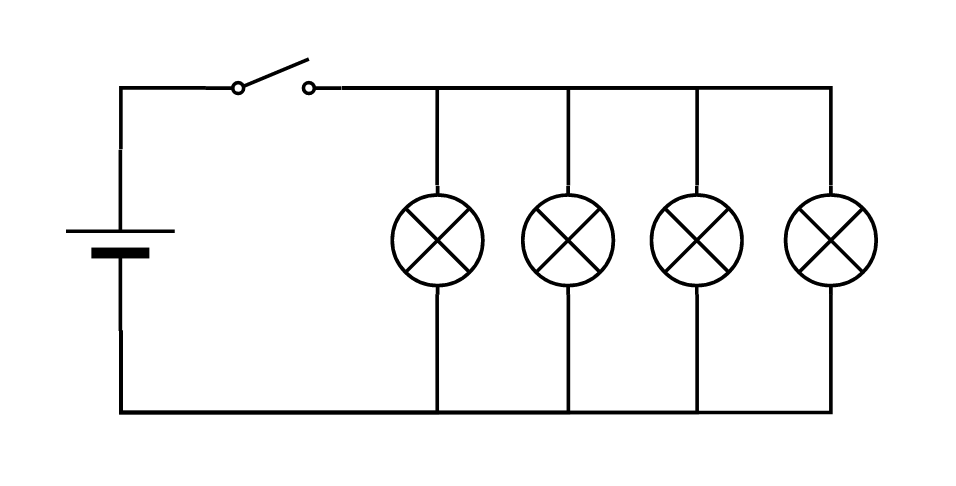

¿Curioso, verdad? Aquí tienes el esquema eléctrico que equivale este tocador:
🤩 ¿Qué tengo que hacer?
- Simula en Tinkercad el circuito propuesto y experimenta para ver qué ocurre en los diferentes casos.
- Dibuja el circuito eléctrico con la simbología apropiada usando el editor de diagramas.
- Sube una captura de pantalla de los pasos anteriores a esta tarea.
