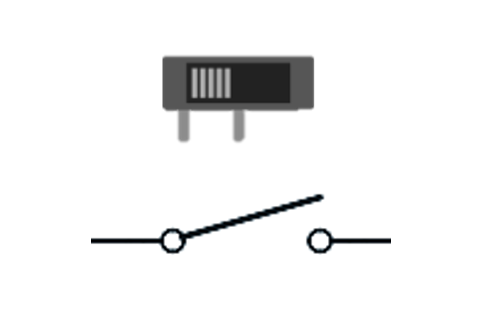

Interruptor

Permite que los cables contacten

entre sí para que circule la corriente
eléctrica cuando está en una posición,
mientras que en la otra los desconecta.

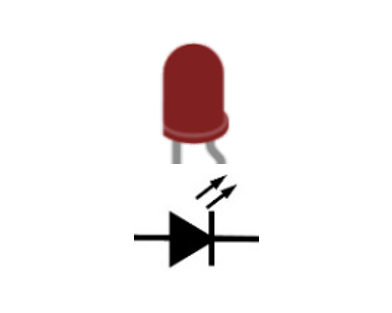

Diodo LED

Un LED es una lucecita un poco especial,
ya que la corriente sólo puede atravesarla
en un único sentido. ¡Por eso se representa
como una flecha y un muro!

Resistencia

Las resistencias, al dificultar el paso de
la corriente, se calientan y pueden incluso
ponerse al rojo vivo, alcanzando temperaturas
que permiten hervir el agua, como en este caso.

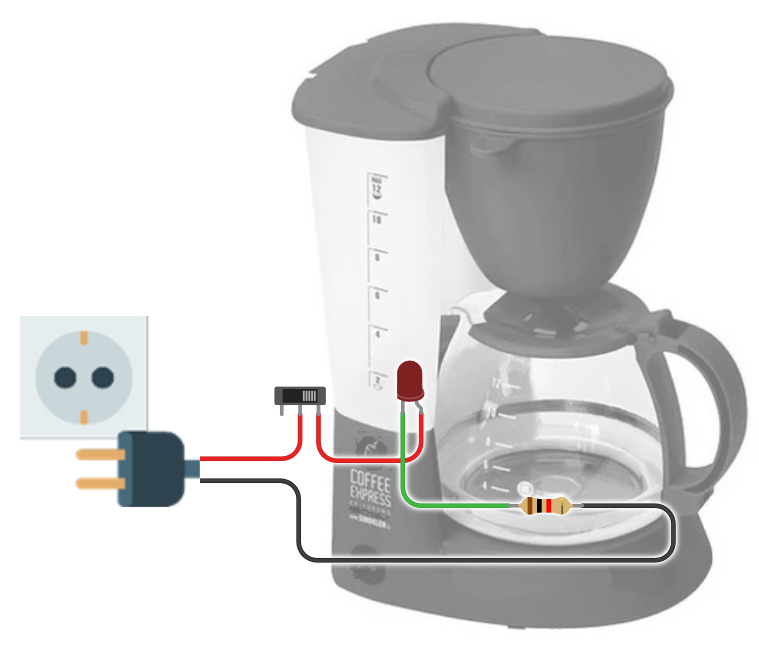

El funcionamiento de este electrodoméstico es casi tan sencillo como hacerse un aromático café. Al enchufarlo y cerrar el interruptor, las cargas avanzan por el cable rojo hasta llegar al interruptor. Lógicamente, sólo si el interruptor está conectado la corriente puede avanzar hasta el potenciómetro. El potenciómetro se añade para regular la temperatura a la que funcionará la cafetera y girar la ruedecilla te permitirá variar la resistencia que las cargas tendrán que vencer para atravesarlo. Así, si la resistencia es alta, pocas podrán seguir con su camino mientras que, si es baja, casi todas llegarán hasta la resistencia. Puedes imaginarlo como un grifo con el que regulas la cantidad de agua que dejas pasar. Esta resistencia se pone al rojo vivo al pasar gran cantidad de cargas y alcanza temperaturas hervir el agua. Eso sí, como una temperatura muy alta puede ser peligrosa, es común añadir una luz LED de seguridad para indicar que la cafetera está encendida y evitar quemaduras.

¿Curioso, verdad? Aquí tienes el esquema eléctrico que equivale a esta cafetera:

1. Simula en Tinkercad el circuito propuesto y experimenta para ver qué ocurre en los diferentes casos.

2. Dibuja el circuito eléctrico con la simbología apropiada usando el editor de diagramas.

3. Sube una captura de pantalla de los pasos anteriores a esta tarea.
