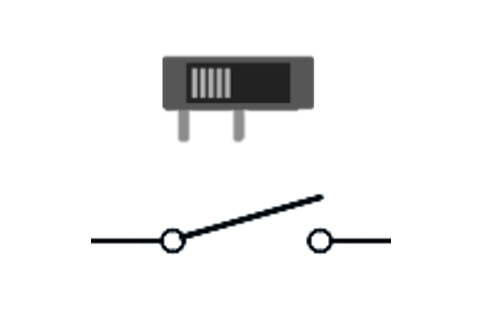

Interruptor

Permite que los cables contacten

entre sí para que circule la corriente
eléctrica cuando está en una posición,
mientras que en la otra los desconecta.

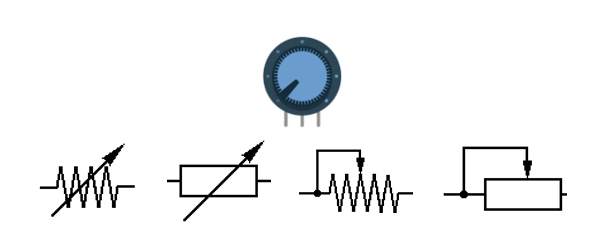

Potenciómetro

Es una resistencia que, al girar
una rueda o al mover un deslizador,
cambia dificulta más o menos el paso
de la corriente eléctrica.

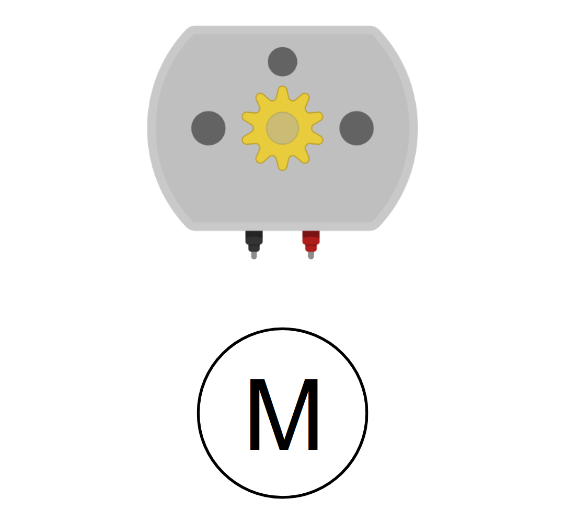

Motor

Los motores de corriente contínua
giran más rápido o más lento en
función de la intensidad de corriente
a la que están conectados.

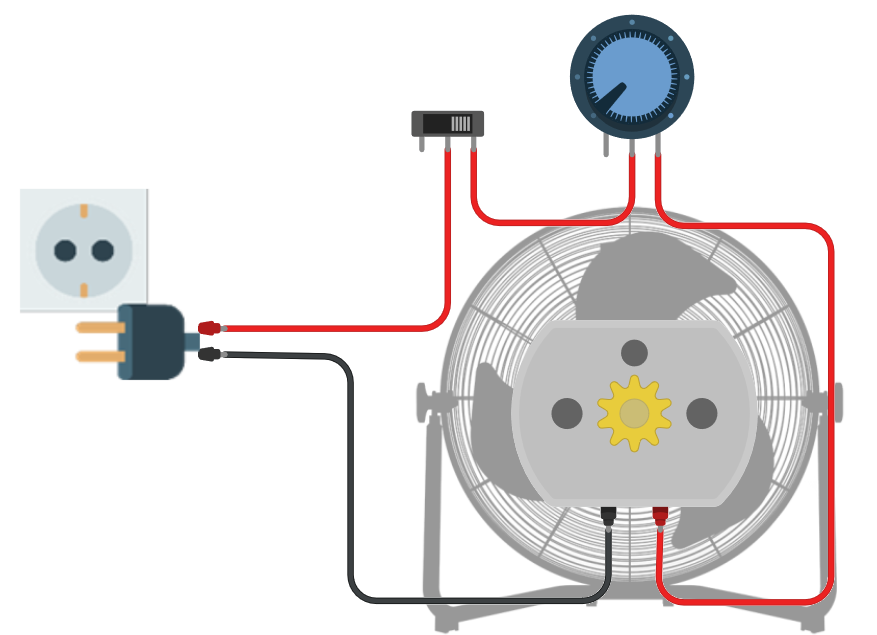

Al enchufar el ventilador, la corriente va por el cable rojo hasta el interruptor. Lógicamente, sólo si el interruptor está conectado la corriente puede avanzar hasta el potenciómetro. El potenciómetro se añade para regular la velocidad del ventilador. Si el valor de la resistencia es alto, pocas cargas conseguirán atravesarlo, por lo que motor girará despacio. En cambio, al ajustar el potenciómetro para que ofrezca baja resistencia, las cargas circularán fácilmente y, por tanto, el motor que mueve las aspsas girará muy rápido.

¿Curioso, verdad? Aquí tienes el esquema eléctrico que equivale a este ventilador:

1. Simula en Tinkercad el circuito propuesto y experimenta para ver qué ocurre en los diferentes casos.

2. Dibuja el circuito eléctrico con la simbología apropiada usando el editor de diagramas.

3. Sube una captura de pantalla de los pasos anteriores a esta tarea.
