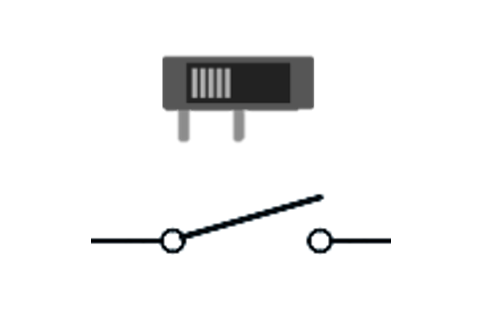

Interruptor

Permite que los cables contacten

entre sí para que circule la corriente
eléctrica cuando está en una posición,
mientras que en la otra los desconecta.

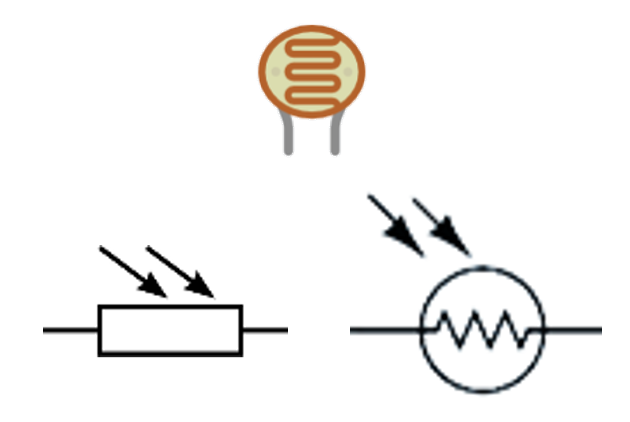

Fotorresistencia

También denominada célula
fotoeléctrica o LDR, es una resistencia
que varía su valor en función de la luz
que recibe. Se usa como sensor de luz.

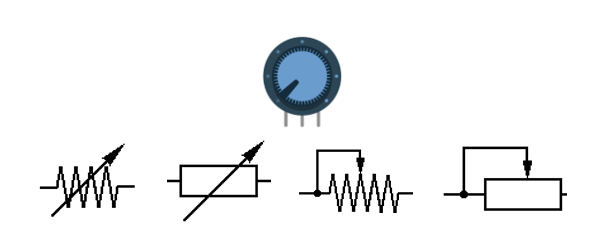

Potenciómetro

Es una resistencia que, al girar
una rueda o al mover un deslizador,
cambia dificulta más o menos el paso
de la corriente eléctrica.

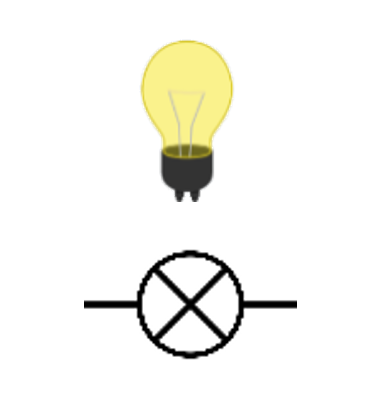

Bombilla incandescente

Una bombilla incandescente
no es más que una resistencia que
se calienta tanto, debido al
efecto Joule, que emite luz.

Al enchufar esta lamparilla, la corriente va por el cable rojo hasta el interruptor. Lógicamente, sólo si el interruptor está conectado la corriente puede avanzar hasta la fotorresistencia. Cuando esa fotorresistencia detecta luz, el valor de su resistencia es alto y las cargas no son capaces de atravesarla. Pero cuando la luz no incide sobre ella, su valor de resistencia baja y las cargas la pueden pasar por ella sin apenas esfuerzo. El potenciómetro se añade para regular la luminosidad de la bombilla. Si el valor de la resistencia es alto, pocas cargas conseguirán atravesarlo, por lo que el efecto Joule que se produce en el filamento será muy débil y bombilla brillará con poca luz. En cambio, al ajustar el potenciómetro para que ofrezca baja resistencia, las cargas circularán fácilmente y, por tanto, el efecto Joule será más fuerte. Ojo! Si no hubiera ninguna resistencia, es posible que el número de cargas fuese tan alto que el efecto Joule sería excesivamente grande y la bombilla se fundiría al no soportar tanto calor. Eso es lo que ocurre cuando, a veces, después de un rayo o un chispazo en el interruptor.

¿Curioso, verdad? Aquí tienes el esquema eléctrico que equivale a esta lamparita:

1. Simula en Tinkercad el circuito propuesto y experimenta para ver qué ocurre en los diferentes casos.

2. Dibuja el circuito eléctrico con la simbología apropiada usando el editor de diagramas.

3. Sube una captura de pantalla de los pasos anteriores a esta tarea.
