Pulsador

Un  pulsador es un interruptor que
permite que los cables contacten
entre sí para que circule la corriente
eléctrica cuando está presionado.

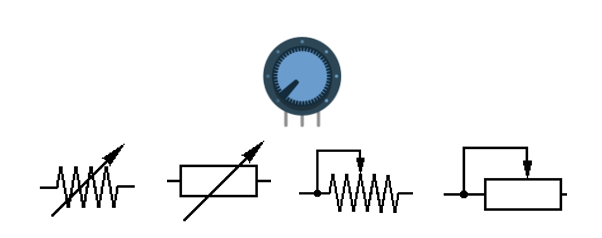

Potenciómetro

Es una resistencia que, al girar
una rueda o al mover un deslizador,
cambia dificulta más o menos el paso
de la corriente eléctrica.

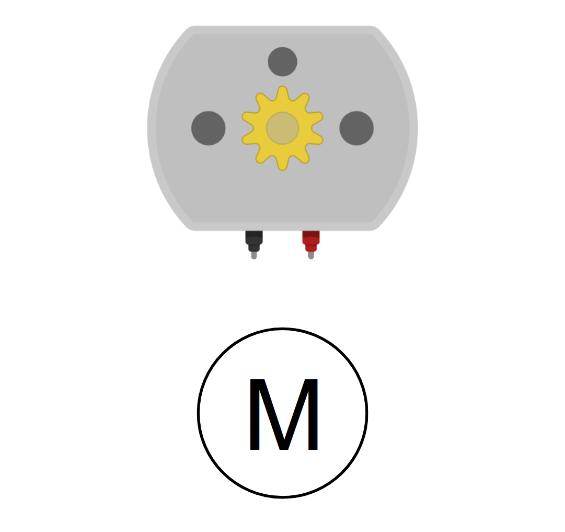

Motor

Los motores de corriente contínua
giran más rápido o más lento en
función de la intensidad de corriente
a la que están conectados.

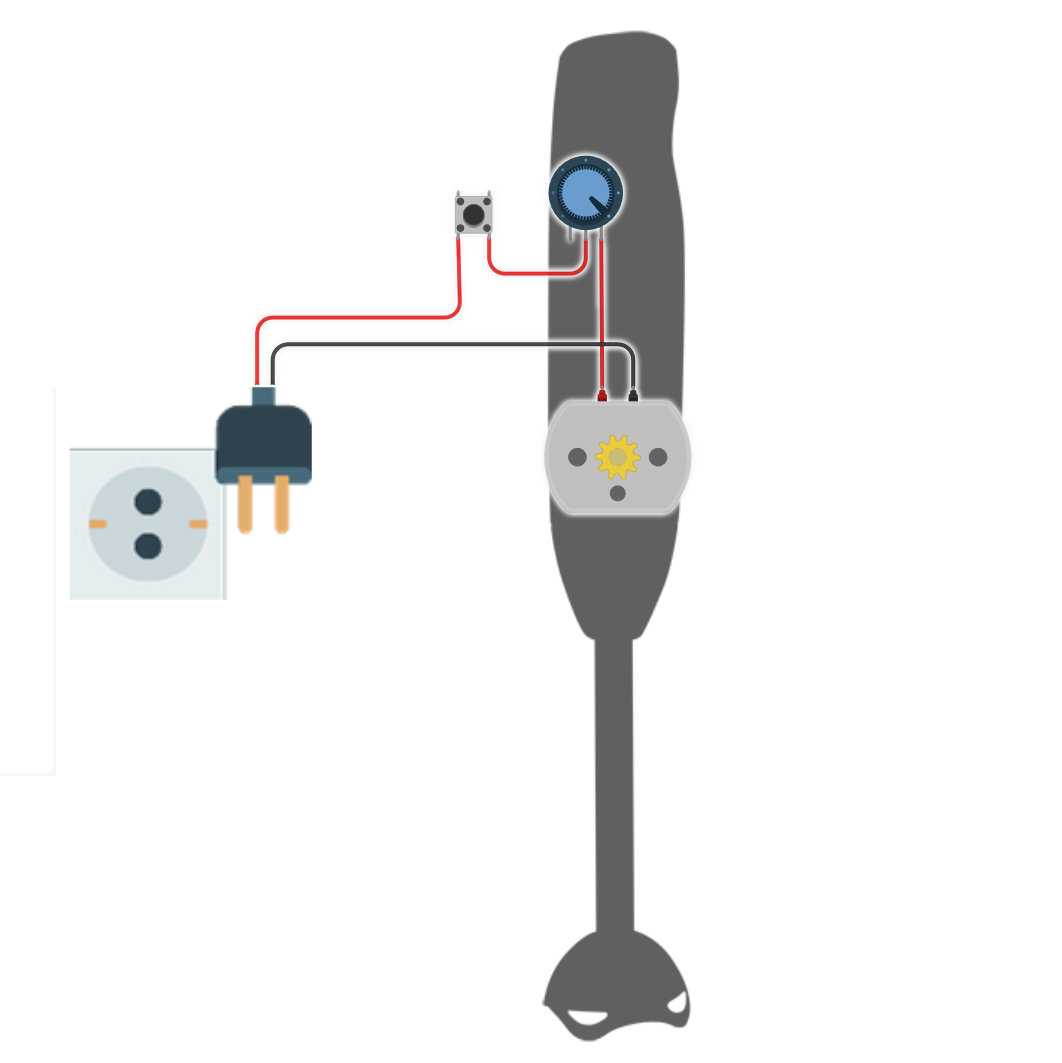

Al enchufar la batidora, la corriente va por el cable rojo hasta el pulsador. Lógicamente, sólo si el pulsador está activo la corriente puede avanzar hasta el potenciómetro. El potenciómetro se añade para regular la velocidad del motor. Si el valor de la resistencia es alto, pocas cargas eléctricas conseguirán atravesar el potenciómetro, por lo que la intensidad de corriente será pequeña y el motor girará despacio. En cambio, al ajustar el potenciómetro para que ofrezca baja resistencia, las cargas circularán fácilmente y, por tanto, el motor irá más rápido.

¿Curioso, verdad? Aquí tienes el esquema eléctrico que equivale a esta batidora:

1. Simula en Tinkercad el circuito propuesto y experimenta para ver qué ocurre en los diferentes casos.

2. Dibuja el circuito eléctrico con la simbología apropiada usando el editor de diagramas.

3. Sube una captura de pantalla de los pasos anteriores a esta tarea.
