Tarefa: LTSpice : Obter as curvas características dun transistor

Nesta práctica o obxectivo e obter as curvas características do transistor:

Estas curvas representan a intensidade de colector (I_C) fronte á tensión colector-emisor (V_CE) para diferentes valores da intensidade de base (I_B).

Na gráfica distinguense tres zonas:

• Corte: Para unha intensidade de base I_B = 0.
• Activa: Cando se cumple a proporcionalidade I_C = β · I_B
• Saturación: Cando V_CE é moi baixa e xa non se cumple a proporcionalidade anterior. Polo tanto I_C < β · I_B

En prácticas e simulacións anteriores estudiamos corte e saturación. Agora centraremonos na zona activa.

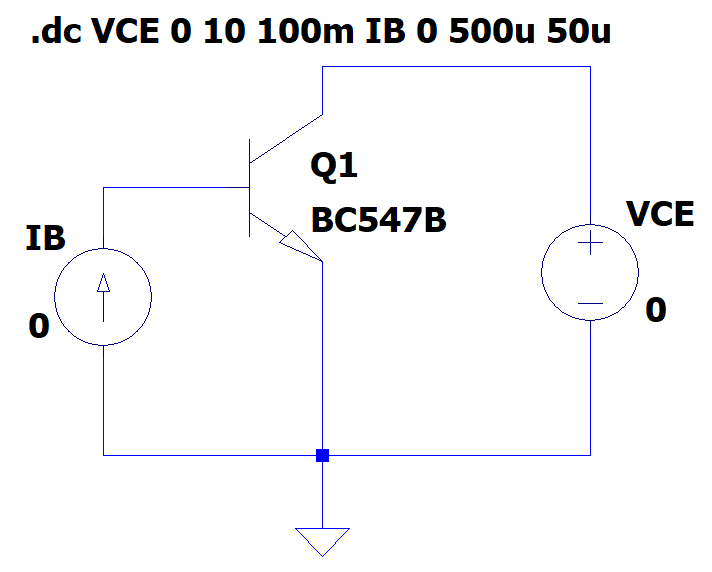

En LTSpice creamos este circuíto:

Na simulación interesanos representar a intensidade de colector.

A ENTREGAR (traballo individual):

• Captura de pantalla cas curvas características.
• Calcular e escribir na caixa de texto os valores de β para I_B=150 μA, I_B=300 μA e I_B=450 μA .
• Na caixa de texto, describir detalladamente qué significa a directiva de simulación : .dc VCE 0 10 100m IB 0 500u 50u
