AO en bucle aberto (comparador simple) MONTAXE

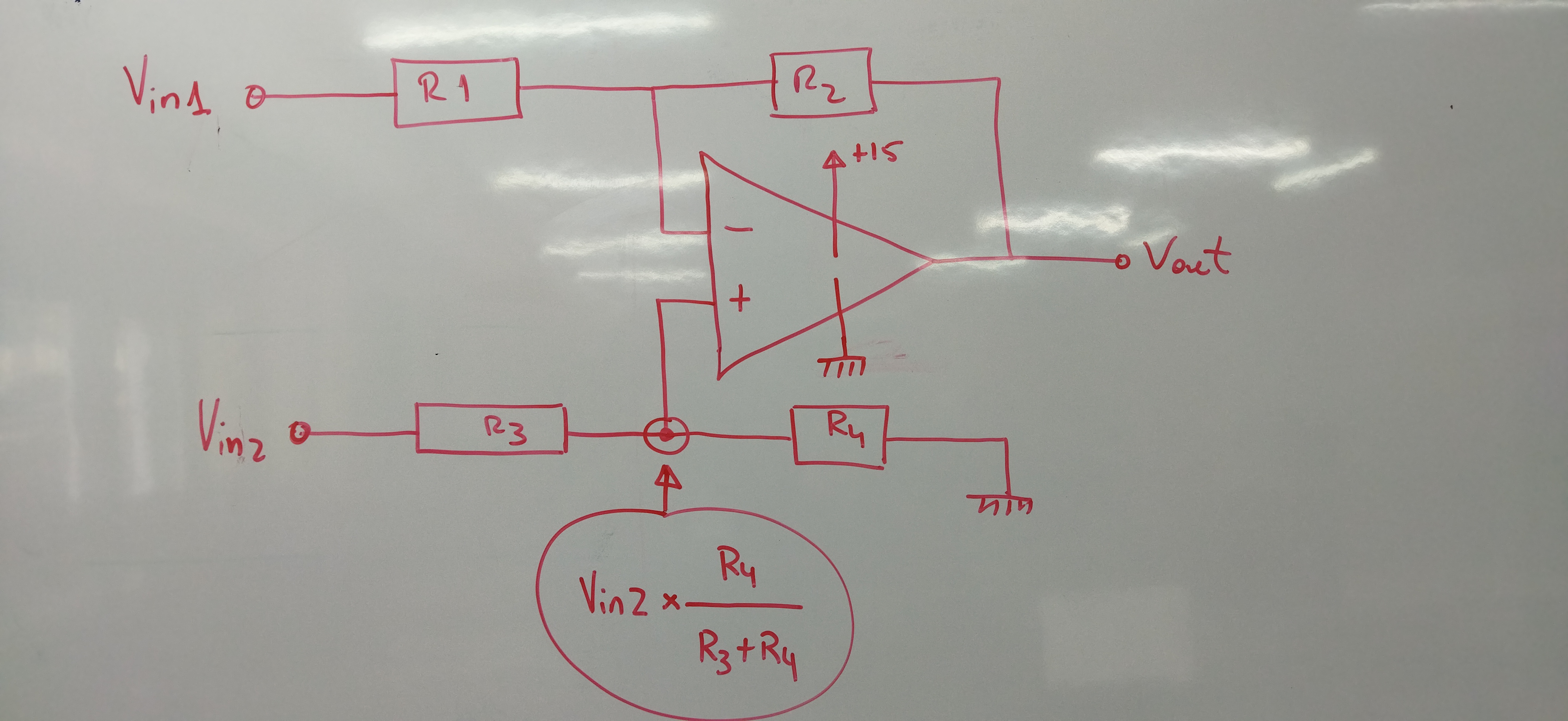

0.-Identifica cada patilla da "araña" (circuito integrado) vos termináis do AO (Ampli Operacional).

Alimentao con +VCC=15v, -Vcc=0.

1.-Introduce nas entradas + e - dúas tensions DC, deixa unha fixa e cambia a otra, mide a Vout, faino varias veces, que valores toma Vout? Porque?

2.-Introduce nas entradas + e - EXACTAMENTE a mesma tensión, (INDICA Que tes que facer para realmente  que o sexan), mide Vout, que valor toma agora? Porque?

3.-Introduce na entrada + unha tensión fixa DC de p.ex 1v, e na - un sinal AC de amplitude>1v, mide Vout no osciloscopio, que valores toma agora?, cando os toma? Porque?

4.-Cal é a funcionalidades do AO en bucle aberto? (Suma? Compara? Outra mellor?.....)

Tes que chegar a tua conclusion despois experimentar os 3 puntos anteriores
