Plano de vivenda con instalacións de telecomunicacións

Reproducir o plano en planta da vivenda unifamiliar. Adxunto pdf por si alguén o perdeu.

A continuación planificar as instalacións interiores en dúas capas diferentes:

• Instalación de DVB-T, DVB-S (S2), DAB e FM.
• Instalación de datos e telefonía. Asumir servicio de datos por fibra e telefonía VOIP. Planificar a instalación augas abaixo do ONT con cable Ethernet CAT6 (tanto para datos como para telefonía) e dous puntos de acceso inalambricos alimentados mediante POE. Para simplificar a instalación empregar rosetas dobles (datos + telefonía).

Crear os bloques necesarios para as tomas de usuario, rosetas, switch, router e puntos de acceso inalámbrico.

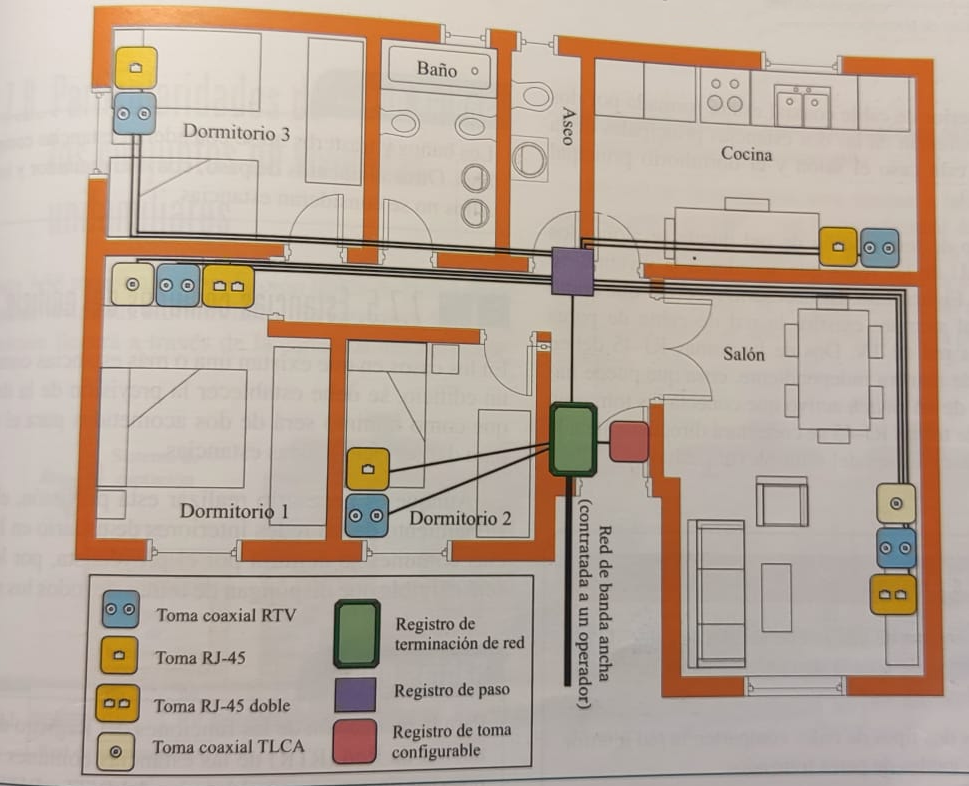

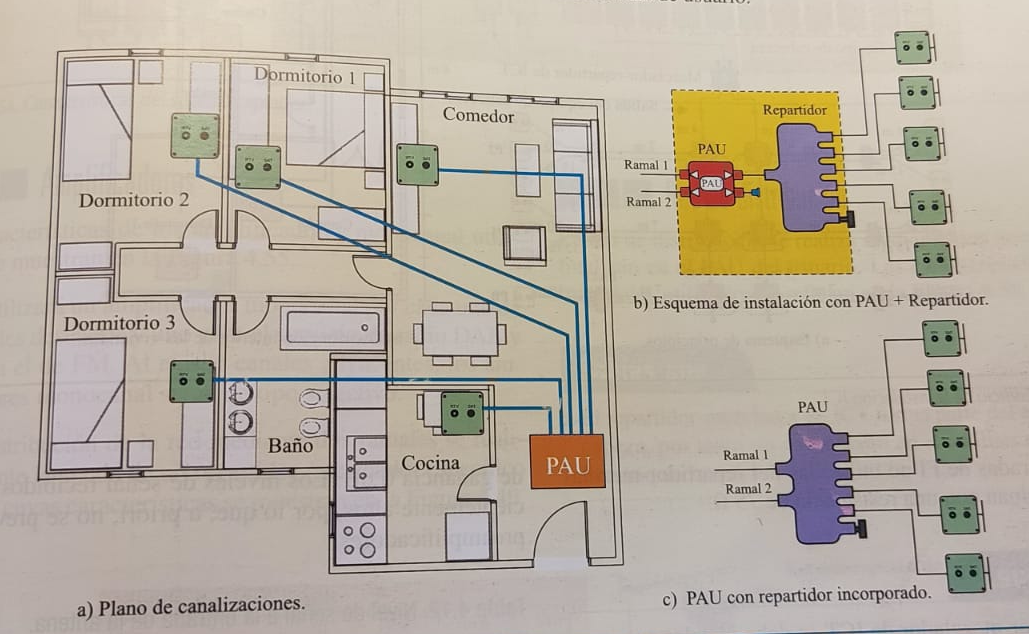

Deixovos dous exemplos para que vos guiedes:

A entrega será o arquivo de autocad 'dwg'

Enviade só arquivos 'orixinais' e respetade os prazos. Non se aceptan envíos por correo electrónico. Sen excepcións.
