Medir tensións con Arduino

Xa é sabido que Arduino dispón dunha serie de entradas analóxicas que serven para medir voltaxes externos, pero están limitadas a un máximo de 5 V (3,3V nas placas ESP32). Si se lle aplica unha tensión maior, danase a placa.

Como o ADC de Arduino é de 10 bits, o resultado de analogRead será un número entre 0 e 1023 (2¹⁰=1024).

Mediante este código de exemplo, leese o valor na entrada A0 (0 a 1023) e convertese a voltaxe (0 a 5 V):

float lectura;
float volt;

void setup() {
  Serial.begin(9600);
  pinMode(A0,INPUT);
}

void loop() {
  lectura = analogRead(A0);
  volt = lectura /1023 * 5.0;
  Serial.println(volt);
}

Pero, que ocurre cando se quere medir unha tensión maior que 5V?

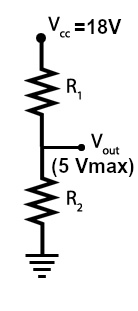

Hai que usar un divisor de tensión.

Poñamos por exemplo que se quere medir a tensión da instalación eléctrica dun coche. Tendo en conta que a tensión máxima de saída do alternador é duns 14 voltios, e dando un marxe de seguridade, podese establecer a tensión máxima a medir como 18 V.

Aplicando a fórmula do divisor, resulta: R₂ = 5/13 R₁

Un par de valores válidos sería:: R₁ = 12k e R₂ = 4k7

Outra vez a partir da fórmula do divisor calcúlase o valor de tensión da instalación a partir da tensión medida no pin analóxico do arduino:

float lectura;
float volt;

void setup() {
  Serial.begin(9600);
  pinMode(A0,INPUT);
}

void loop() {
  lectura = analogRead(A0);
  volt = (lectura /1023 * 5.0) * (16700.0/4700.0);
  Serial.println(volt);
}

Tarefa:
Deseñar e programar un voltímetro 0V - 30 V con arduino .

Probalo cas fontes grandes do taller, pero antes quero revisar eu o circuíto para evitar fumes.

Comprobar como de fiable é a medida.
