Tarefa de repaso. Amplificador en clase A

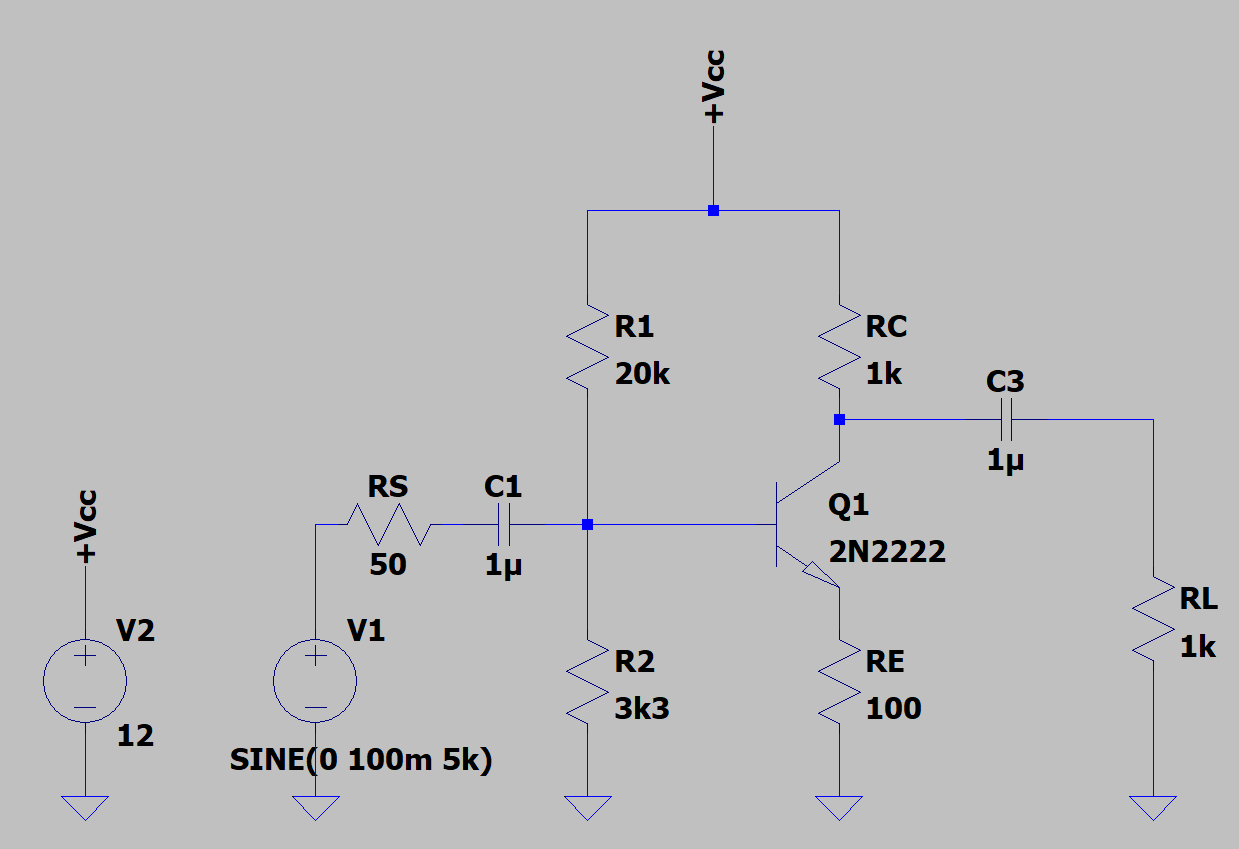

Para o esquema do amplificador en Clase A:

1) Calcular o punto de traballo do transistor en continua (Q).

2) Simular en LTSpice, medir a amplitude de saída, a de entrada e calcular a ganancia en tensión do amplificador.

Comparar ca ganancia calculada mediante a ecuación : \[G_{v} = - \frac{R_C || R_L}{\frac{0,025}{I_E} + R_E} \]

onde \[R_C || R_L\] é o equivalente paralelo de R_C e R_L.

Entregar as capturas correspondentes.
