Actividad a realizar en el Aula de Informática durante 3 sesiones por parejas (2+3 en el caso de grupos de cinco), organizaos para que en cada uno haya un móvil.

El objetivo de la actividad es diseñar el programa de control de los semáforos de vuestra maqueta así como realizar las conexiones de sus componentes sobre placa de prototipos.

La actividad se divide en 5 prácticas de las cuales yo haré la primera y os servirá de ejemplo de lo que tenéis que hacer, y que podría resumirse en lo siguiente:

Cada miniequipo empleará un ordenador con el software IDE ARDUINO y una bandeja de materiales de la que se seréis responsables (reposición y/o pérdida de puntos).

Recogeréis las prácticas en una copia personalizada de esta PLANTILLA DE LA MEMORIA DE PRÁCTICAS DEL CONTROL SEMAFÓRICO CON ARDUINO.

El primer paso será crear en vuestras carpetas de equipo esta carpeta 1920_Arduino_3xEyA/B/C que contendrá una carpeta para cada práctica, y cada una de ellas:

• Un vídeo realizado con vuestro móvil (5-10 segundos) que muestre el funcionamiento del montaje realizado, en formato mp4.
• Una captura de pantalla de la programación de esa práctica (formato png o jpg).
• Archivo .ino de la programación de esa práctica (Archivo - Guardar como)
• Una imagen de la práctica montada sobre la ficha cubierta a lápiz de esa práctica.

La práctica 5 la tenéis que hacer el equipo completo porque precisáis el material de dos miniequipos para poder montarla. HABRÁ PRÁCTICA INDEPENDIENTE.

Para la realización de los vídeos (5-15 segundos) y las fotos precisáis del móvil.

Cada uno de vosotros tiene que alojar, con las características indicadas, los 4 vídeos en el canal personal de YouTube (habrá tarea independiente para puntuarlo). Existe una posibilidad reciente de embeber un vídeo alojado en Drive directamente en una presentación,

Criterios de Calificación (100 ptos)

Para evaluar esta tarea tendrás que escribir en la caja de texto situada abajo lo siguiente:

Práctica realizada por el miniequipo Y-A/B/C de 3ºX compuesto por Nombre Apellido, Nombre Apellido y Nombre Apellido a la que puedes acceder clicando en este enlace (en la expresión "en este enlace" insertáis el enlace a vuestra presentación de forma que abra en nueva ventana). La presentación estará dentro de la carpeta personal compartida con el profesor/a desde el comienzo del curso.

• Presentación (90 ptos):
  • Códigos prácticas 2, 3 y 4. (30 ptos)
  • Vídeos embebidos 2, 3 y 4. (30 ptos)
  • Imágenes 2, 3 y 4: (30 ptos)
Carpeta Drive miniequipo (10 ptos):
• Vídeos (5 ptos)
• Imágenes (5 ptos)

Fecha de entrega: 7 de marzo de 2020. Entregas posteriores descuentan 10 ptos. Si hubiese una reapertura en la 3ª evaluación tendría un descuento de 20 ptos.

A las 23:55 del 14 de marzo se cierra el Aula Virtual para todos los trabajos de la 2ª evaluación.

REAPERTURA HASTA EL 21 DE MARZO sin descuento, 11 de abril con descuento de 10 ptos.

Diario del profesor:

1ª sesión:

• Explicación del trabajo (parejas, presentación, Archivo-CrearCopia, profesor hace primera, parejas la 2,3,4 y la 5 el equipo completo.
• Reparto de bandejas, control de contenido, explicación placa prototipos (*), explicación Arduino (pines digitales, GND, USB, Microcontrolador).
• Explicar sobre TinkerCAD cómo se conectan los componentes sobre placa de prototipos (*).
• Guardar componentes, enchufar Arduino, abrir Arduino, Ejemplo-Basics-Blink, eliminar comentarios para dejar el código limpio (**). Comprobar Herramientas-Placa y Puerto, explicar el programa, sustituir LED-Builtin por 8, comprobar y enviar, modificar tiempos.

(*). 2019-20. Hecho en prácticas anteriores.

(**) 2019-20. Mejor copiar el código de la diapositiva siguiente.

3ºB. 8-15 (práctica 2) -22 enero (todas las parejas hacen la 3 [hubo que explicar que había que duplicar instrucciones], dos parejas también la 4). 29 Secuencias. 5 febrero 2 semáforos todo el grupo. 12 febrero, completar/repasar/entregar tarea.

3ºD. 10,17,24 enero. 31 Secuencias. 7 febrero 2 semáforos todo el grupo. 14 febrero, completar/repasar/entregar tarea.

1819_Práctica Arduino_3BE1B_Solucionado por Marta y Paula (solo accesible para los profesores)

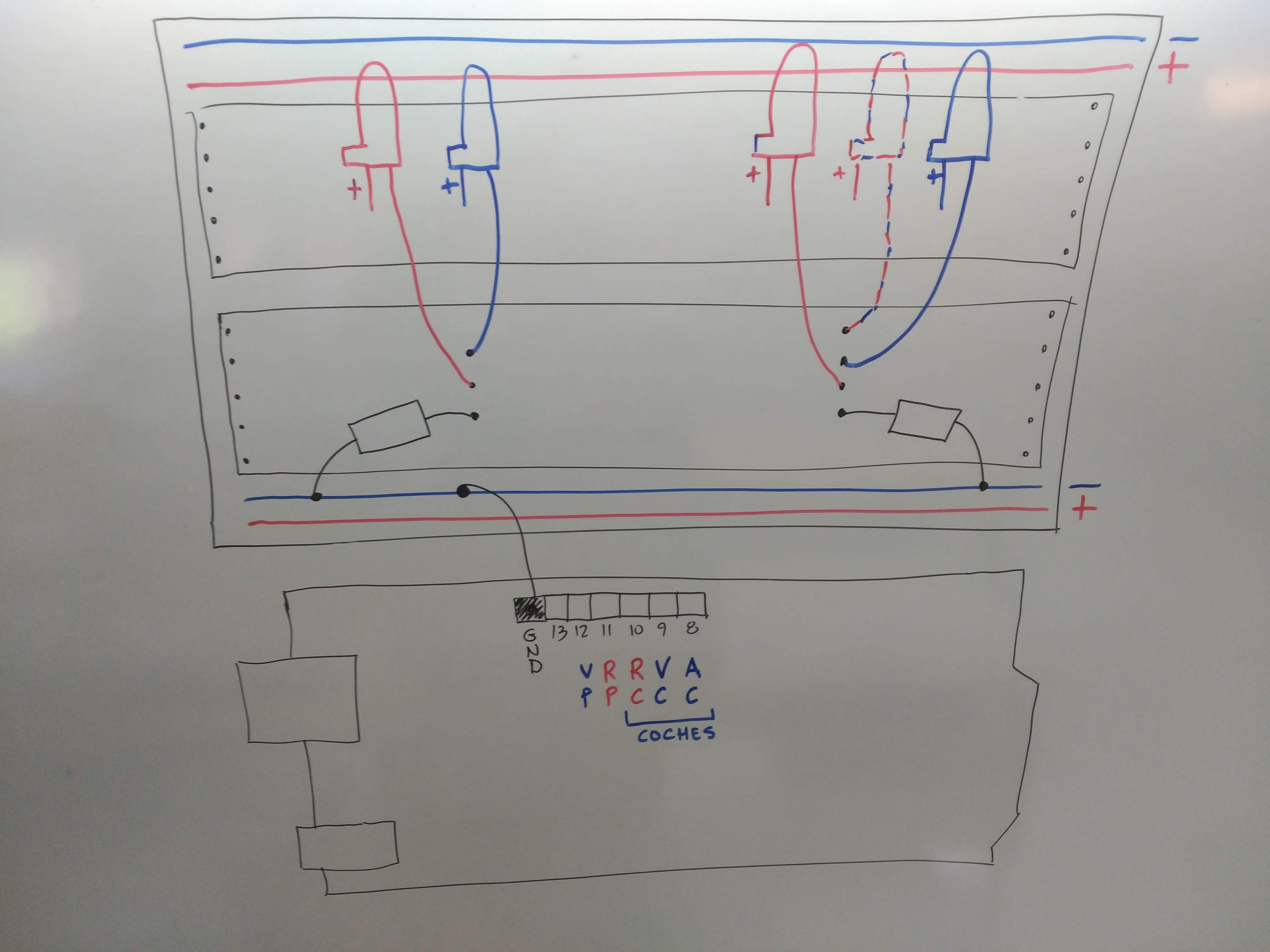

Ayuda para el montaje de la práctica Arduino 4. Semáforo coches y peatones (faltan los 5 cables que salen de los pines a las patas positivas de los LED). Para no perderse en la secuencia de colores podéis usar esta diapositiva de la presentación de la siguiente práctica.
