R3: Encender un led (Arduino)

Reto 3. Simulación del encendido de un led con Tinkercad Circuits y Arduino

Tinkercad Circuits, de Autodesk, es una aplicación web gratuita que permite simular circuitos con Arduino y ponerlos en funcionamiento programándolos de forma sencilla por medio de bloques. Los proyectos se guardan en la nube, y así se pueden compartir con otros usuarios, o bien se pueden descargar en el ordenador. Entra en www.tinkercad.com e inicia sesión con tu usuario de Gmail o regístrate.

1. Haz clic en Circuits, en el lateral de la izquierda.
2. Haz clic en Crear nuevo circuito  y te aparecerán a la derecha todos los componentes que hay disponibles.

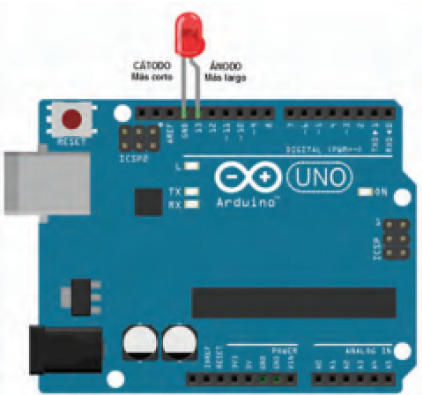

3. Vamos a crear el circuito de la figura, compuesto por una tarjeta Arduino y un led, que después programaremos para hacer que se encienda y se apague. Para ello, utiliza el buscador de la lista de componentes de la derecha para encontrar la tarjeta Arduino Uno R3 y un led y arrástralos hasta la zona de dibujo. Si has de girar algún elemento, usa la herramienta Girar de la barra que tienes arriba a la izquierda.Conecta el led en las patillas 13 y GND de la tarjeta Arduino.

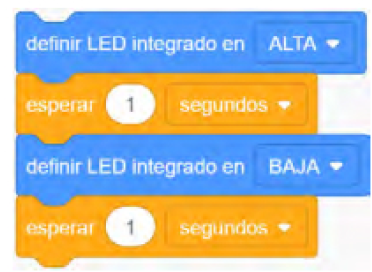

4. Para programar nuestra tarjeta, pulsa el botón Código (arriba a la derecha). Se abrirá una ventana con bloques de instrucciones que podremos ir arrastrando para crear nuestro programa. Por defecto, nos debería salir el programa básico de encendido y apagado de un led como el que se muestra en la figura (si no es así, créalo).
5. El programa que estamos realizando utiliza la instrucción definir LED integrado en ALTA (de la categoría Salida), para hacer que se encienda el led, y la instrucción esperar 1 segundos (de la categoría Control), para que el led se mantenga encendido 1 segundo.
6. Pulsa Iniciar simulación para comprobar cómo el led se enciende y se apaga.

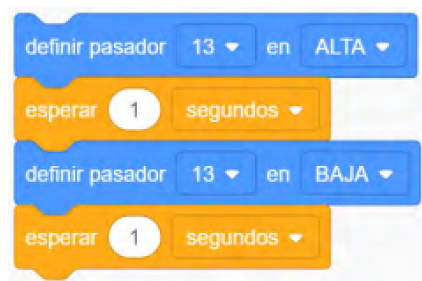

7. Podemos sustituir la instrucción definir LED integrado en... por definir pasador 13 en..., ya que de esta forma lo que le estaremos indicando es que encienda o apague lo que conectemos en el pin 13.
8. En la parte superior derecha de la pantalla escribe el nombre del proyecto: UD06_R3_nombreapellido.
9. Para guardar el programa y poder entregarlo en el Aula Virtual, pulsa el botón Descargar código  y se descargará un archivo con extensión .ino. Además haz una captura de pantalla, tanto del código como del montaje.

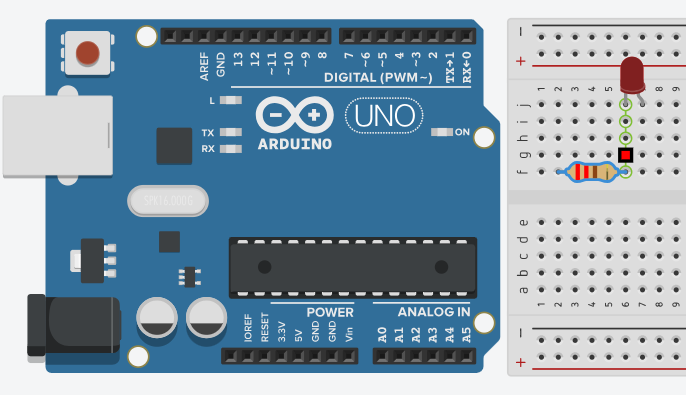

10. EXTRA: Monta el led en una placa protoboard con su correspondiente resistencia de protección conectándolo al pin 12 de la placa Arduino.
11. Entrega EXTRA: Haz una captura de pantalla con el código y el montaje y súbela al Aula Virtual junto con el archivo del código.

¿Cómo crees que será el cableado de la aplicación?
