Práctica 00: Introducción electricidad Tinkercad

Monta en Tinkercad los circuitos siguientes:

CIRCUITO 0

El profesor explicará el montaje de un circuito eléctrico simple (pila 9V, bombilla e interruptor), debes seguir los pasos que te indique utilizando los elementos de Tinkercad adecuados. Se explicará el uso del polímetro, y se deberán tomar las siguientes medidas:

1. Corriente total del circuito (I_T)
2. Tensión total del circuito (V_T)
3. Corriente o intensidad que pasa por la bombilla (I₁)
4. Voltaje o tensión en la bombilla (V₂)

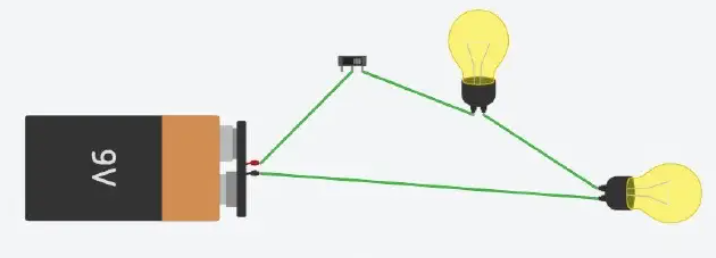

CIRCUITO 1

Y mide con el multímetro las siguientes magnitudes:

1. Corriente total del circuito (I_T)
2. Corriente o intensidad que pasa por cada una de las resistencias (I₁ e I₂)
3. Voltaje o tensión en cada una de las bombillas (V₁ y V₂)

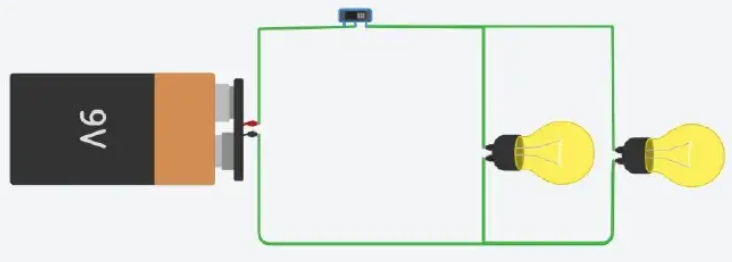

CIRCUITO 2

Y mide con el multímetro las siguientes magnitudes:

1. Corriente total del circuito (I_T)
2. Corriente o intensidad que pasa por cada una de las resistencias (I₁ e I₂)
3. Voltaje o tensión en cada una de las bombillas (V₁ y V₂)

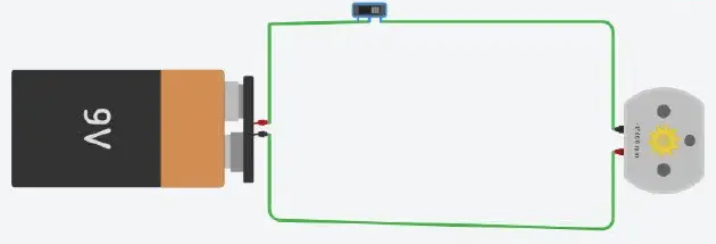

CIRCUITO 3

Y mide con el multímetro las siguientes magnitudes:

1. Corriente total del circuito (IT)
2. Corriente o intensidad que pasa por el motor (I₁)
3. Voltaje o tensión en el motor (V₁)
4. RETO:  Añadiendo un interruptor más a este circuito (y con las conexiones apropiadas) consigue que el motor pueda girar en sentido horario o antihorario según nosotros lo queramos sólo accionando los interruptores -> (Punto extra en la práctica)

Una vez montado cada uno de los circuitos y ejecutada la simulación se realizara una captura de pantalla y el archivo de imagen se subirá como entrega a la tarea para finalizarla.
