Actividad: Margen y cajetín (Actividad inicial)

ACTIVIDAD

Antes de realizar cualquier dibujo técnico para tecnología, hay que “preparar” el formato DIN A4 en el que se va a hacer, dibujando el margen y el cajetín. Estos siempre se dibujan con regla, mediante líneas paralelas y perpendiculares.

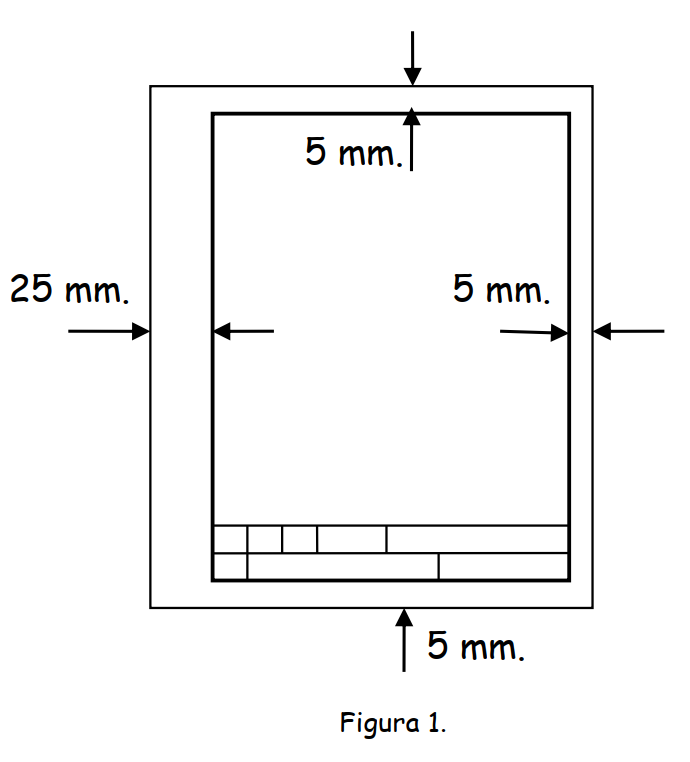

El margen es un recuadro que se dibuja paralelo al perímetro de la hoja, a 5 mm. de cada borde, excepto en el lado izquierdo, que se pone a 25 mm. para la encuadernación. (Ver figura 1).

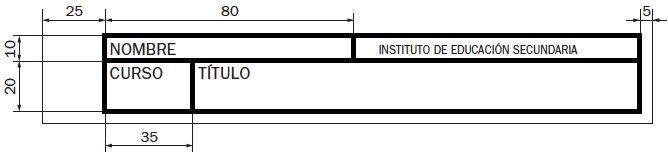

El cajetín consiste en una serie de casillas donde figuran los datos que identifican el dibujo realizado. Ocupa la posición inferior dentro del margen dibujado anteriormente, quedando como en la figura 1. Las medidas del cajetín en milímetros, son las que se indican en la figura 2.

Ejercicio: Con las medidas anteriores, dibuja el margen y el cajetín con los siguientes datos: Fecha de hoy, tu nombre, tu firma, escala 1/1, título “Estuche”, plano nº 1, tu curso y tu número de lista.

En el espacio del dibujo representa un croquis acotado de tu estuche. Procura que esté lo más centrado posible y haz el dibujo lo más limpio y preciso que puedas (Es tu primer dibujo técnico).
