NOCIÓNS DE ARQUITECTURA

1. TIPOLOGÍA ARQUITECTÓNICA

La función a la que se destina el uso de un edificio, determina la tipología arquitectónica, es decir el tipo de edificio.

Así hablamos, por ejemplo, de:

FUNCIÓN	TIPOLOGÍA ARQUITECTÓNICA
Un edificio donde rezan los musulmanes	Mezquita
Residencia de los reyes	Palacio
Lugar donde se guardan libros, donde poder leer y estudiar	Biblioteca
Edificio para el culto católico	Iglesia
Para la curación de enfermos...	Hospital
Edificio para la custodia de presos	Cárcel
Sede del gobierno de una ciudad	Ayuntamiento
Morada de los dioses griegos	Templo

2. TIPOS DE IMÁGENES DE ARQUITECTURA

1. Una planta
2. Vista exterior del edificio (hay que especificar la parte que se ve)
3. Espacio interior (nave central, nave lateral, el ábside...)
4. Un alzado (interior, exterior) por ejemplo: la fachada
5. Una parte del edificio: la cúpula, bóveda, una torre, la portada
6. Vista axonométrica: que es la presentación de los volúmenes de un edifico viendo el interior y exterior a la vez.

ACTIVIDAD

1. indica que se ve en estas imágenes:

3. ELEMENTOS ARQUITECTÓNICOS

1. LA PLANTA

-Central: cuadrada, circular, poligonal y cruz griega
-Longitudinal: rectangular, basilical y cruz latina

2. ELEMENTOS SUSTENTANTES

-Columna: de sección circular
-Pilar: de sección cuadrada, poligonal o cruciforme
-Semicolumnas y pilastras: columnas y pilares adosados al muro
-Muros: dispuesto de forma regular o irregular

3. ELEMENTOS SUSTENTADOS

-Dintel
-Arcos: de medio punto, apuntado, de herradura...
-Bóvedas: de cañón, de cuarto de esfera, de arista, cúpula...

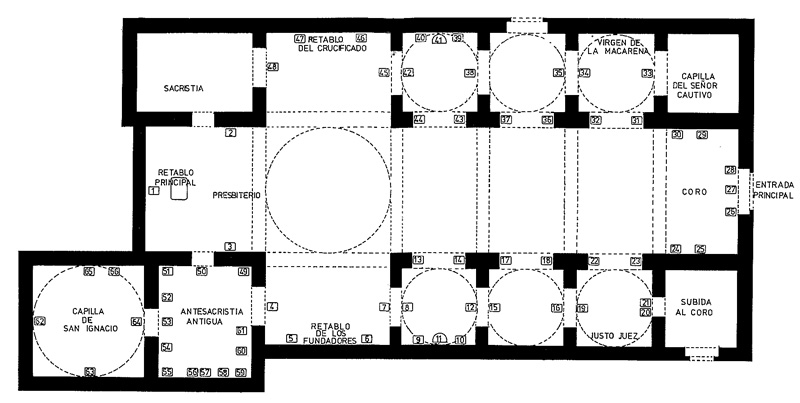

3.1 LA PLANTA

Definición: la planta de un edificio es el dibujo de éste en el suelo.
Tipos: las plantas pueden ser de plan CENTRAL o LONGITUDINAL.

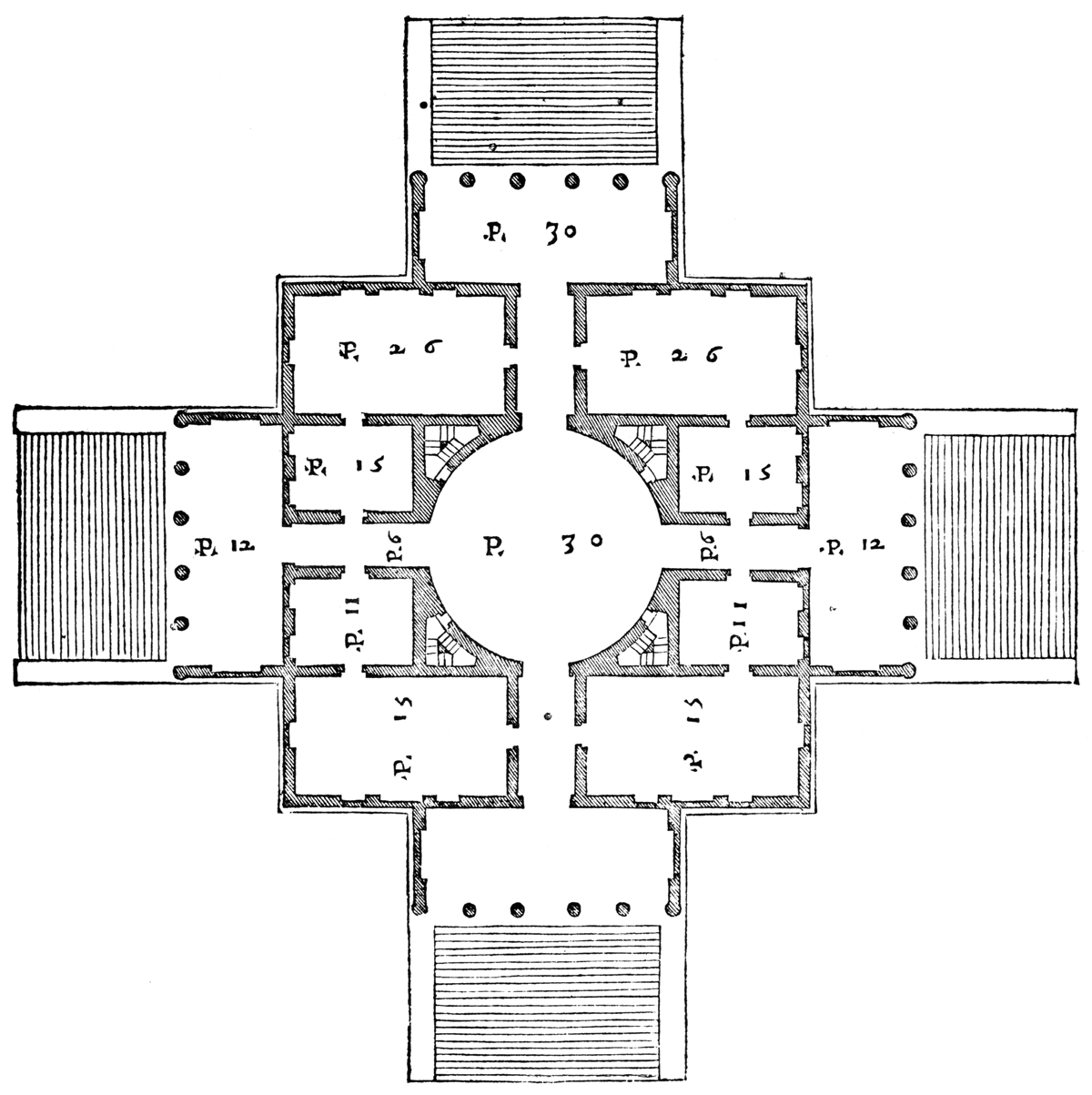

a. La planta central, existen distintos tipos:
-planta cuadrada
-planta circular
-planta poligonal
-planta de cruz griega


b. La planta longitudinal es aquella en la que un eje predomina sobre el otro. Así se diferencia entre un eje longitudinal y otro transversal. Hay distintos tipos:

-Rectangular
-Basilical

-De cruz latina

3.2 ELEMENTOS SUSTENTANTES

a-LA COLUMNA



DEFINICIÓN: soporte vertical de forma alargada que permite sostener el peso de una estructura arquitectónica, su sección (corte) es circular.

TIPOS: existen distintos tipos o estilos de columna según el estilo arquitectónico.
Pueden ser egipcias (papiriformes, lotiformes...)
Griegas (dórica, jónica o corintia)
Romanas (las tres griegas más la toscana y la compuesta)
etc...
También se pueden clasificar según su forma: (salomónica, acanalada...)

b-EL PILAR


DEFINICIÓN: soporte vertical de forma alargada que permite sostener el peso de una estructura arquitectónica, su sección (corte) es normalmente cuadrada.
Pero también puede ser: poligonal, cruciforme...

*Cuando la columna o el pilar está adosado a un muro o pared, reciben el nombre de semicolumna y pilastra (respectivamente):


PILASTRA

SEMICOLUMNA ( o columna adosada)

c-EL MURO

DEFINICIÓN: Elemento arquitectónico sustentante que puede estar hecho de piedra o ladrillo.
TIPOS: Puede estar hecho de un modo irregular o regular

ACTIVIDADES

1.Indica el tipo de soporte que corresponde a cada número.



2. Indica el tipo de aparejo o de obra de los tres grupos de imágenes. Que imagen pertenece a un tipo de muro regular y cuál al irregular.


a.

b.

c.

3.3 ELEMENTOS SUSTENTADOS

a- DINTEL

DEFINICIÓN: arco formado por una pieza horizontal (dintel o arquitrabe) que descansa sobre dos piezas verticales laterales (jambas).



b- ARCOS

DEFINICIÓN: elemento curvo que sustituye al dintel o arquitrabe.
PARTES DE UN ARCO:

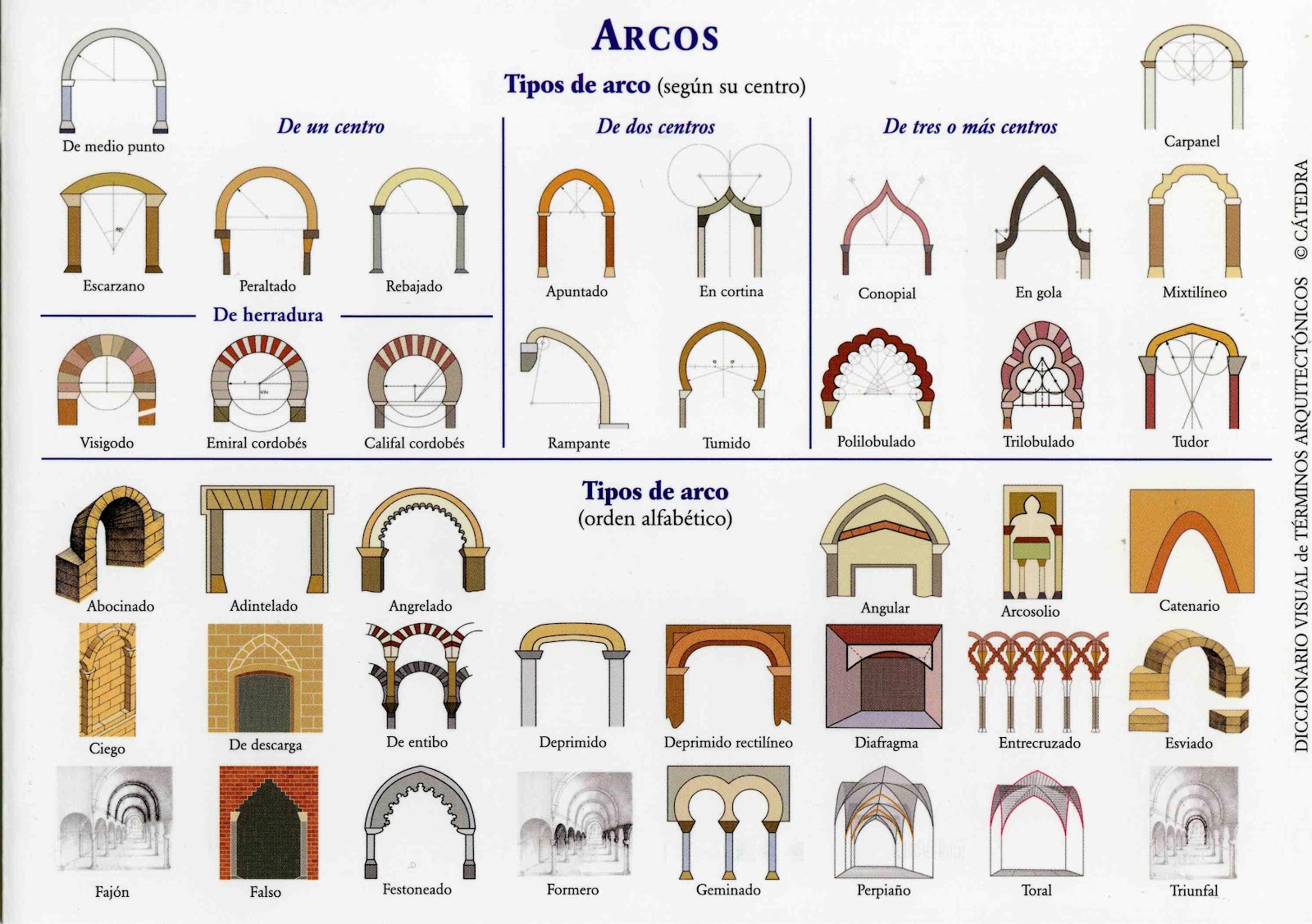

TIPOS DE ARCOS: de medio punto, apuntado, de herradura, carpanel, conopial, rebajado etc...

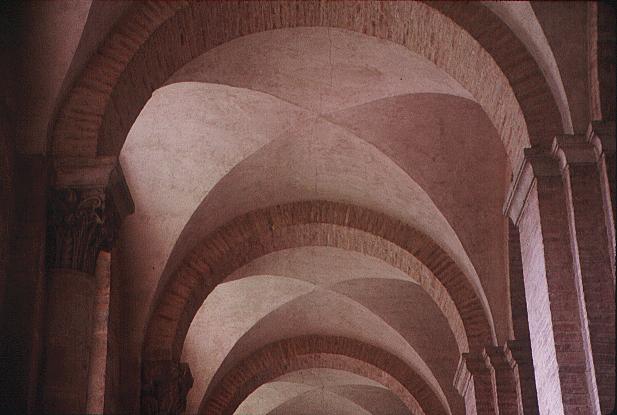

c- BÓVEDAS

DEFINICIÓN: cubierta curva que se apoya en muros, pilares o columnas
TIPOS: existen muchos tipos de bóvedas: de cañón, de arista etc...

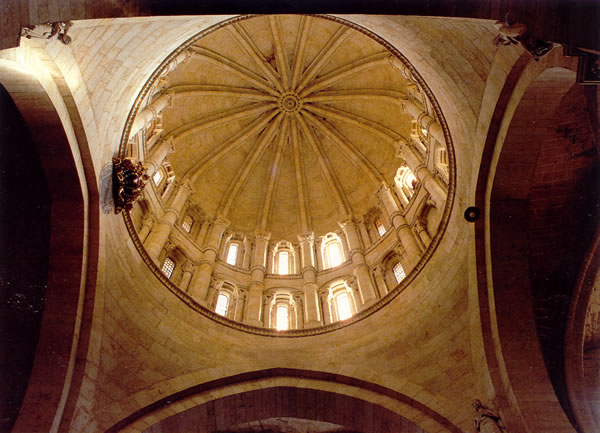

Un tipo de bóveda muy importante es la cúpula:
- CÚPULA: tipo de cubierta que suele ir acompañado de dos elementos, el tambor y la linterna. Se apoya sobre el tambor y este sobre trompas o pechinas que transmiten el peso a unos pilares.

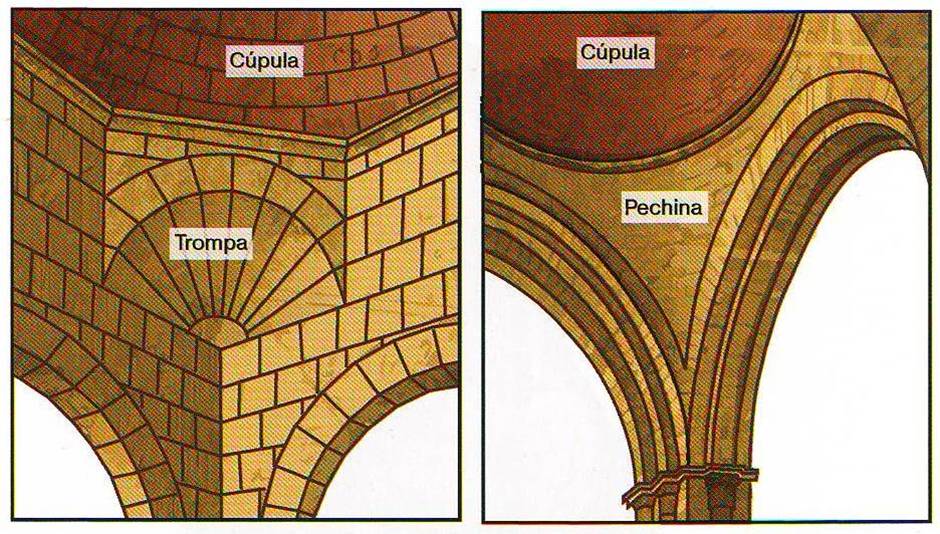

CÚPULA SOBRE TROMPAS: las trompas se utilizan para adaptar el espacio circular de la cúpula al cuadrado del crucero, apareciendo una figura intermedia, poligonal



CÚPULA SOBRE PECHINAS: las pechinas se usan para pasar del espacio cuadrado del crucero al circular de la cúpula.








ACTIVIDAD:

1. Indica que tipo de elementos arquitectónicos observas en las imágenes
