• Circuito abierto e fechado

    Un circuito electrónico é un conxunto de dispositivos conectados entre sí coos que conseguimos transportar e utilizar enerxía eléctrica.

    En KIE os circuitos comezan e terminan nos puntos de conexión positiva (+) e negativa (-).  Ao unir estes puntos conseguimos un circuito fechado e conseguimos que circule a enerxía do portapilas. Cando ambos puntos non están unidos chámase circuito aberto.  Nun circuito aberto a enerxía non circula.

    Módulos de KIE

    En KIE os circuitos  compóñense de módulos. Hai dous tipos: cables e dispositivos.

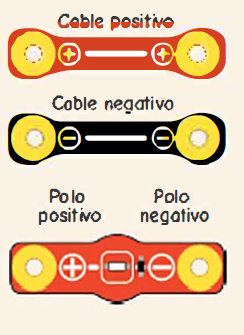

    Os cables transportan a electricidade ao longo docircuito. Poden ser positivos (vermellos) e negativos (negros). Intentaremos conectar os cables positivos á conexión positiva de KIE e os negativos á conexión negativa.

    O resto dos módulos son dispositivos electrónicos con diferrentes funcións.  Algúns deles teñen polaridade, é dicir, teñen un polo positivo (+) e outro negativo (-).  Para que funcionen debemos conectar o seu polo positivo á conexión positiva de KIE e o seu polo negativo á conexión negativa.

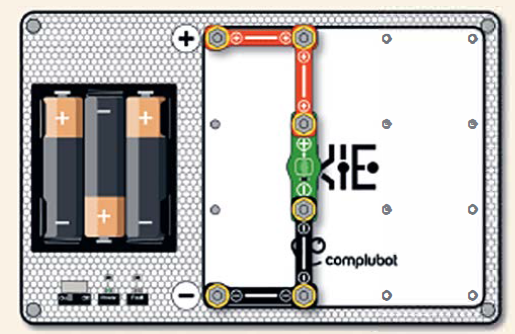

    Reproduce este circuito

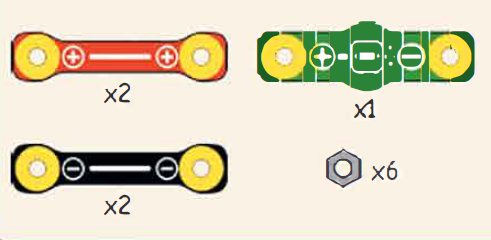

    Necesitarás os seguintes módulos e porcas:
