• Panel frontal


    16. Fijación para bandoleira

    Úsao para suxeitar unha bandoleira.


    Panel traseiro


    17. Toma MIC/EXT IN

    Use esta entrada para conectar un micro stereo con clavixa mini ou un dispositivo de entrada externo. Esta toma ofréceche sistema plug-in power cando o  configure nos AXUSTES GRABAC.  O micro interno quedará anulado se conecta un externo nesta toma MIC/EXT IN.

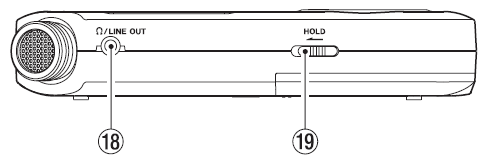

    Panel lateral esquerdo


    18. Toma /LINE OUT

    Úsea para conectar uns auriculares ou a toma de entrada de liña dun amplificador ou outros dispositivos externos.

    19. Interruptor HOLD

    Despráceo cara á esquerda (no sentido da frecha) para activar a función Hold. Cando esta función estea activa, tódolos botóns estarán inoperativos.

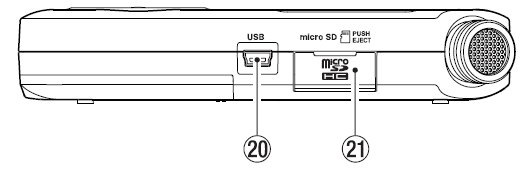

    Panel lateral dereito


    20. Porto USB

    Use o cable USB incluido para conectar esta toma ao porto USB dun ordenador.  A unidade pode recibir corrente a través do cable USB ou desde un adaptador de corrente  externo (opcional: TASCAM PS-P520E)


    21. Ranura de tarjeta microSD

    Introduza nesta ranura unha tarxeta microSD.

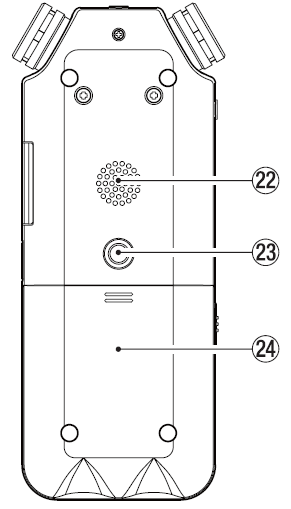

    Panel Inferior


    22. Altofalante mono

    Utiliza este altofalante interno para escoitar as súas grabacións.

    Non será emitido ningún son durante a grabación ou á espera de grabación, cando teña conectados uns auriculares, cando anulase o altofalante ou a mestura de monitor.

    23. Casquillo para trípode (6,3 mm)

    Use esta rosca para colocar esta unidade sobre un trípode ou un soporte de micro.

    24. Tapa del compartimento para pilas

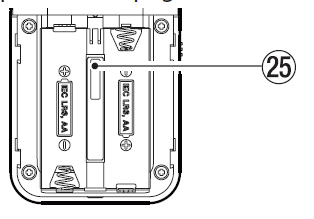

    25. Compartimento para pilas

    Introduza no seu interior unhas pilas (2 AA) para facer funcionar esta unidade a pilas.
